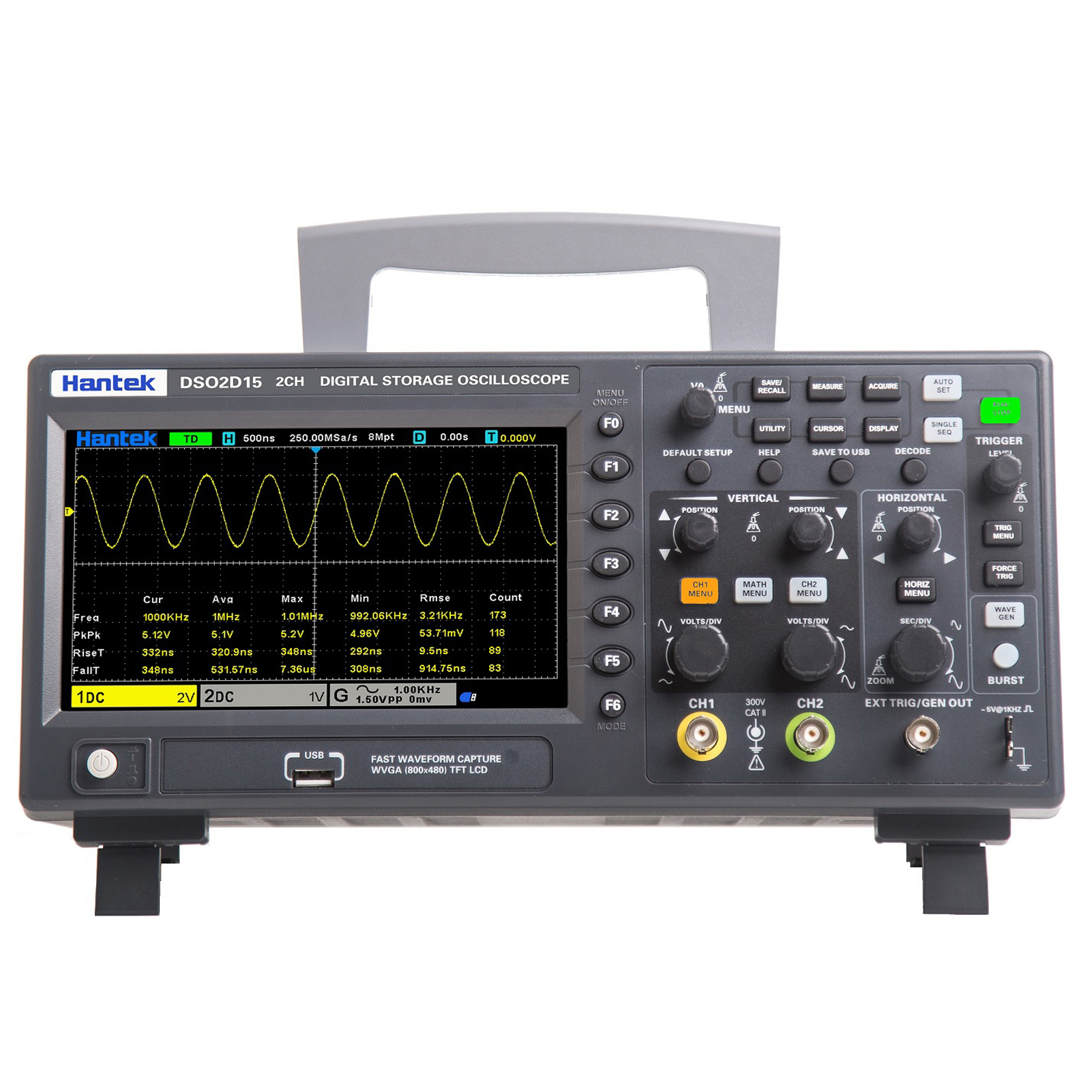

Осциллограф цифровой настольный Hantek DSO2D15
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Осциллографы
-Осциллограф цифровой настольный Hantek DSO2D15АвтотестерыАнализаторы качества электроэнергииАнализаторы сигналов и спектра Анализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные Переносчики частотыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
DSO2D15 — это цифровой настольный осциллограф для профессионального использования. С его помощью легко проводите измерения, анализируйте электрические сигналы с невероятной точностью и чёткостью. Оборудованный двумя каналами и полосой пропускания до 150 МГц, он станет незаменимым инструментом в вашей лаборатории.
Подробнее
31 780 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзинуВ корзине
Купить в 1 клик
Рассчитать доставку
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
7% экономии на каждый прибор бренда Hantek ждут Вас!
Описание
DSO2D15 — это цифровой настольный осциллограф для профессионального использования. С его помощью легко проводите измерения, анализируйте электрические сигналы с невероятной точностью и чёткостью. Оборудованный двумя каналами и полосой пропускания до 150 МГц, он станет незаменимым инструментом в вашей лаборатории.
Особенности:
Этот универсальный прибор — решение для профессиональной осциллографии. Его преимущества:
- Превосходная точность. Благодаря частоте дискретизации 1 ГВыб/с и чувствительности, Hantek DSO 2D15 улавливает мельчайшие детали сигнала. Это подходящее решение для работы с высокочастотными сигналами или сложными электрическими системами.
- Глубина памяти. Оборудованный впечатляющей глубиной 8 мб, он сохраняет большое количество данных для последующего анализа. Отслеживайте изменения сигнала на длительном временном интервале и выявляйте скрытые аномалии.
- Простота использования. Прибор предоставляет интуитивно понятный пользовательский интерфейс, что делает его удобным в использовании даже для начинающих исследователей. Есть инструкция на русском языке, что обеспечивает лёгкость в освоении всех возможностей исследовательского инструмента.
- Универсальность. Устройство способно работать с различными типами сигналов. Благодаря широкому диапазону частот и возможности измерения различных параметров электросигнала, наблюдатель получает возможность исследовать и анализировать разнообразные системы или устройства.
Характеристики
Тип
|
Осциллограф цифровой |
Количество каналов
|
2 |
Полоса пропускания
|
150 МГц |
АЦП (бит)
|
8 |
Характеристики
Полоса пропускания | до 150 МГц |
Количество каналов | 2 |
Максимальная частота дискретизации в реальном времени | 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный) |
Встроенный источник сигнала | есть, 1 канал |
Входные параметры | |
Развязка вход | DC, AC, GND |
Входное сопротивление | 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
Максимальное входное напряжение | ± 300 В, САТI, САТII |
Горизонтальная система | |
Коэффициент развёртки | 2 нс / дел - 100 с / дел |
Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
Интерполяция формы волны | sin (х) / х |
Размер буффера | 8 Мб |
Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x измеренное значение + 0,6 нс) интервал выборки = секунды / сетка ÷ 200 |
Вертикальная система | |
Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
Время нарастания сигнала | 2,4 нс |
Диапазон вертикального смещения | ≤ 200мВ / дел, ± 1 В > 200 мВ / дел, ± 50 В |

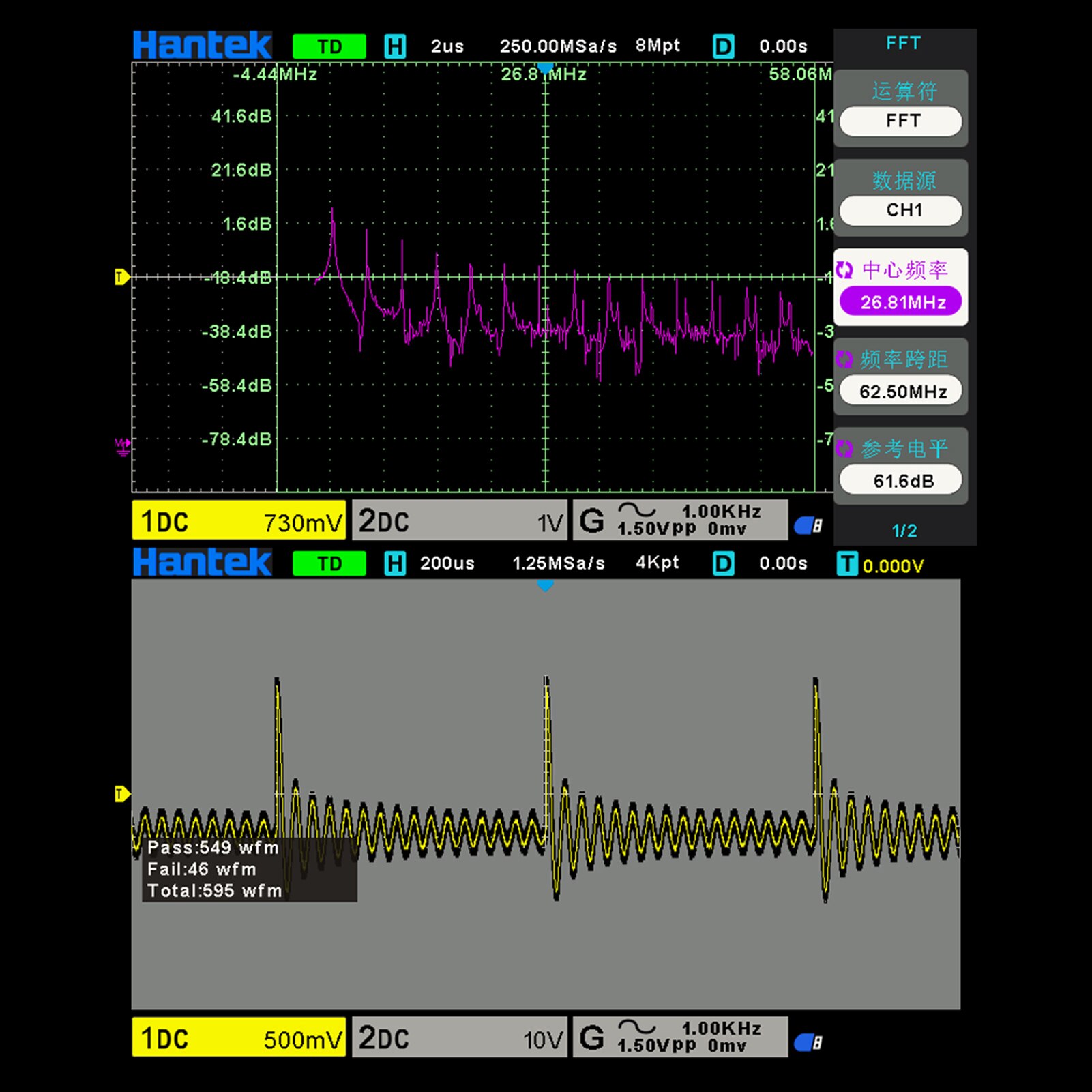

Математические операции | сложение, вычитание, умножение, деление, БПФ |
БПФ | окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников |
Ограниченная полоса пропускания | 20 МГц |
Низкочастотный отклик | ≤ 10 Гц (на входе BNC) |
Точность вертикального усиления | в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3% в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 % |
Система синхронизации | |

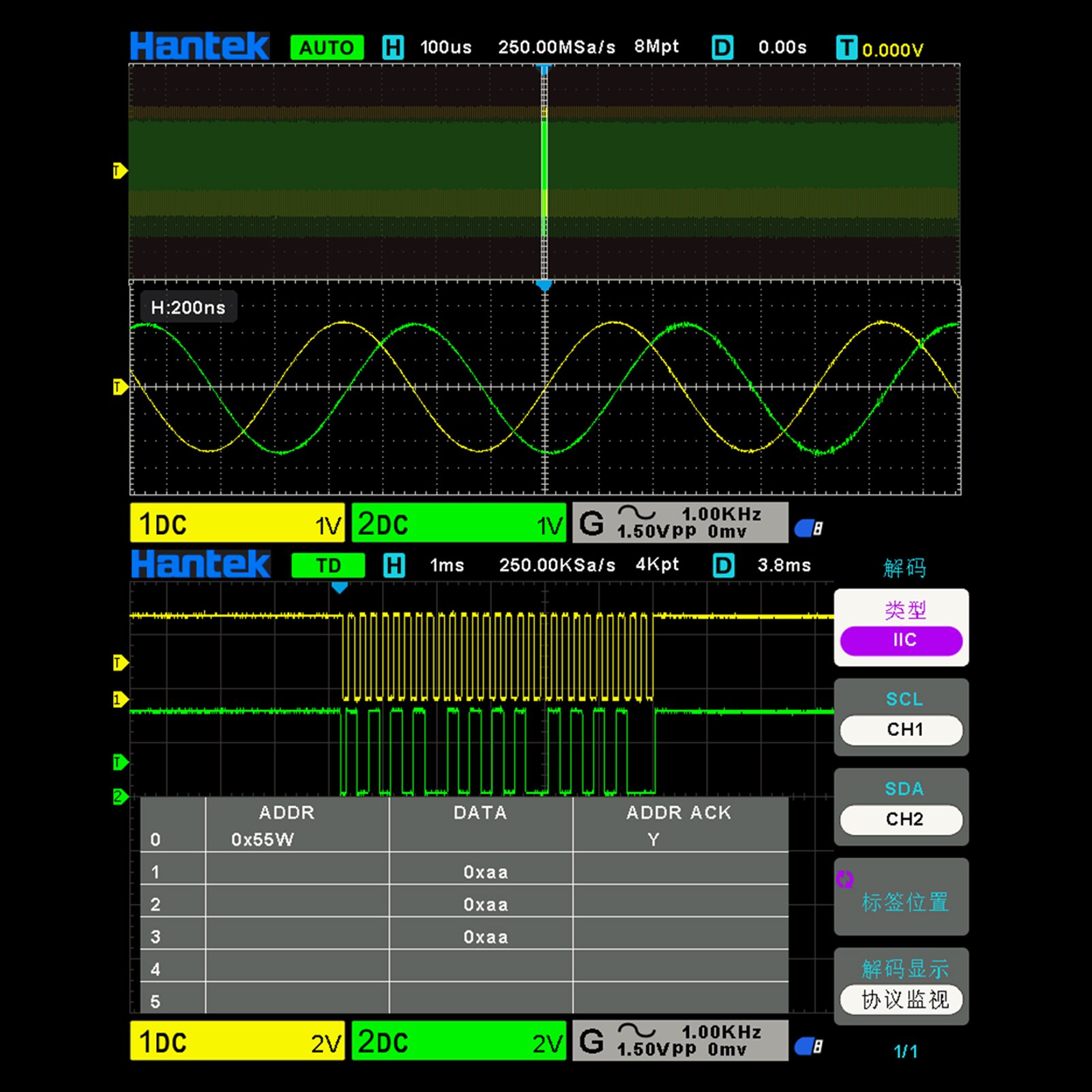

Типа триггера | фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C |
Режимы триггера | автоматический, нормальный, одиночный |
Источник триггера | CH1, CH2, EXT, EXT / 5, AC Line |
Способ соединения | DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
Чувствительность триггера по фронту | DC (CH1, CH2): 1 дел от постоянного тока до 10 МГц 2 дел от 100 МГц до максимального диапазона |
DC (EXT): 200 мВ от постоянного тока до 100 МГц |
|
DC (EXT / 5): 1 В от постоянного тока до 100 МГц |
|
AC: затухание сигналов ниже 10 Гц |
|
отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц | |
отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |
Диапазон уровня триггера | CH1, CH2: ± 4 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В |
Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс | CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) |
Диапазон удержания триггера | 8 нс ~ 10 с |
Запуск по видео сигналу | |
Тип видео триггера | CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В |
Формат сигнала и частота поля | поддержка NTSC, PAL |
Диапазон удержания триггера | 100 нс ~ 10 с |
Запуск по длительности импульса | |
Режим запуска | положительная полярность импульса >, <, =, ≠ |
отрицательная полярность импульса >, <, =, ≠ | |
Точка запуска триггера | равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса |
Диапазон удержания триггера | 8 нс ~ 10 с |
Запуск по тайм-ауту | |
Режим запуска | запуск по возрастающему / ниспадающему фронту |
Диапазон удержания триггера | 8 нс ~ 10 с |
Запуск по наклону | |
Режим запуска | положительный наклон >, <, =, ≠ |
отрицательный наклон >, <, =, ≠ | |
Точка запуска триггера | равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон |
Диапазон удержания триггера | 8 нс ~ 10 с |
Альтернативный триггер | |
CH1 | внутренний триггер: фронт, ширина импульса, видео, наклон |
CH2 | внутренний триггер: фронт, ширина импульса, видео, наклон |
Запуск по частоте | |
Разрешение считывания | 0,1 Гц / 4 бита |
Точность | 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц) |
Диапазон частот | переменный ток, от 4 Гц номинальной полосы пропускания |
Система измерения | |
Измерение курсора | разница напряжений между курсорами △В разность напряжений между курсорами ΔV разница во времени между курсорами ΔT обратная величина ΔT, в герцах (1/ΔT) |

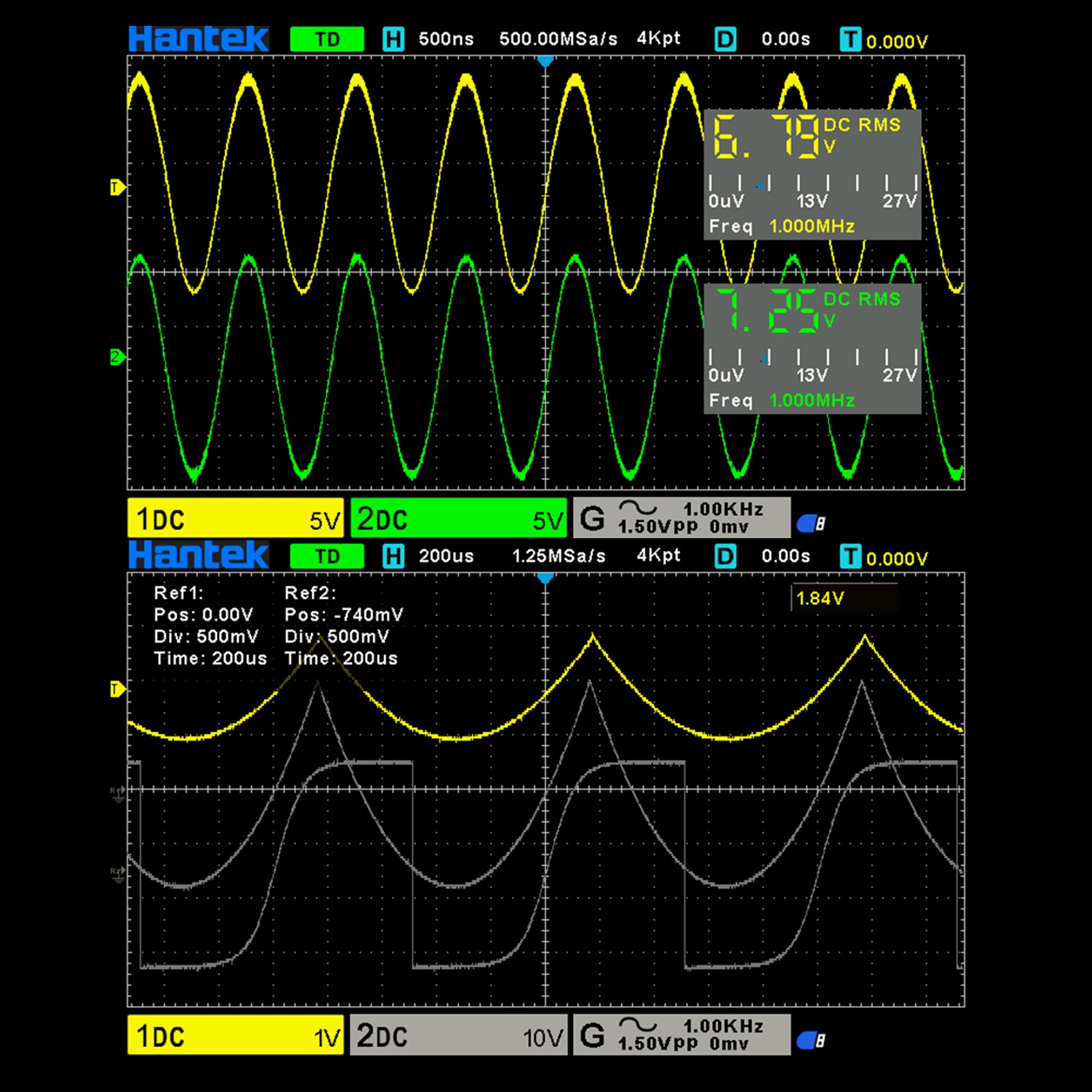

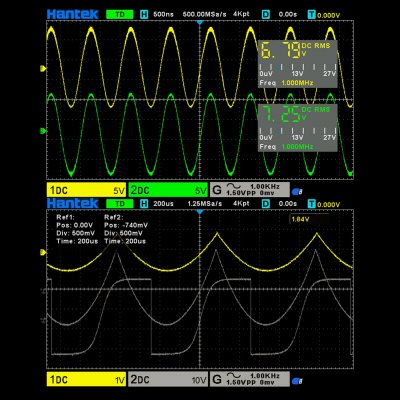

Автоматическое измерение | частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF |
Общие характеристики | |
Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
Подсветка дисплея | есть |
Яркость | регулируемая |
Питание | 120-240 В, 45-66 Гц, < 30 Вт |
Рабочая температура | от 0 °С до 50 °С |
Рабочая влажность | при ≤+40°C, ≤ 90% при +41°C ~ 50°C, ≤60% |
Рабочая высота | рабочая до 3000 м |
хранения до 15000 м | |
Интерфейс передачи данных | USB |
Габариты | 318 мм х 110 мм х 150 мм |
Вес нетто | 1,9 кг |
Комплектация
- Цифровой осциллограф Hantek DSO2D15
- Пробники осциллографические, деление 1:10
- Кабель USB
- Кабель BNC-”крокодил” 2 шт.
- Кабель питания
