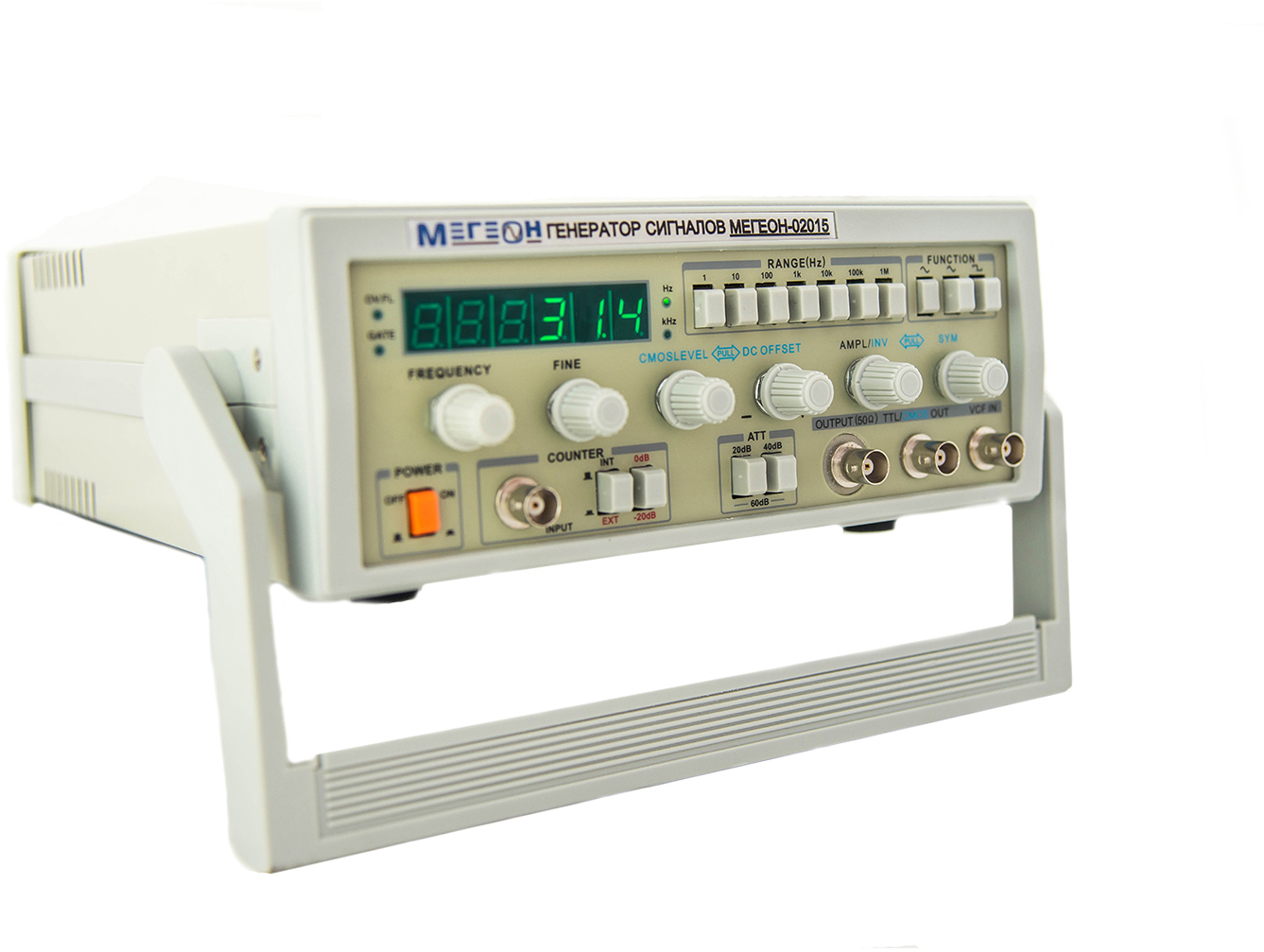

Генератор сигналов специальной формы МЕГЕОН 02015
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудование
Генераторы сигналов
-Генератор сигналов специальной формы МЕГЕОН 02015АвтотестерыАнализаторы сигналов и спектра Анализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиИзмерители сопротивления заземленияИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители параметров безопасности электрооборудованияИзмерение параметров сетейИзмерители параметров УЗОИзмерители сопротивленияИК-окнаИсточники питанияКалибраторыТестеры электроустановокСистема коммутации и сбора данныхМегаомметрыМеры сопротивлений, индуктивности, емкостиМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПриборы ОВКРегистраторы тока и напряженияРеостатыСинтезаторы частотТесламетры (измерители магнитной индукции)Тестеры батарей и элементов питания, аккумуляторовУсилителиФазоуказателиУстановки для высоковольтных испытаний изоляцииЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыРазное
Частотный диапазон варьируется от 0,1 до 15 МГц. Прибор оснащен интегрированным аттенюатором. Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус. Работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц.
Подробнее
Снят с производства
Нашли дешевле?
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
- Частота: 0,1 Гц – 15 МГц
- Искажение: Менее 1% (10 Гц – 100 кГц)
- Размер: 270×225×90 мм
- Вес: 2,5 кг
Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02015. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02015 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.
Функциональные особенности:
- Частотный диапазон варьируется от 0,1 до 15 МГц
- Прибор оснащен интегрированным аттенюатором
- Поддержка стандартных форм сигнала: прямоугольник, треугольник, меандр, пилообразная форма, импульсная и синус
- Частотомер работает как с внутренними, так и внешними источниками сигнала на частоте до 20 МГц
- Компактный корпус позволяет установить прибор в вертикальной сборочной панели
- Вход внешней синхронизации
- Высокие показатели точности - погрешность менее 1%
- VCF вход дает возможность режим ЧМ или режим свипирования
- Функция инверсии выходного сигнала
- Прибор оснащен TTL и CMOS выходами в стандартной комплектации
- Возможность плавной регулировки параметров сигнала
Характеристики
Максимальная частота
|
15 МГц |
Амплитуда (Вп-п)
|
≥ 20 |
Тип
|
Генератор сигналов специальной формы |
Характеристики
Мегеон 02005 | Мегеон 02010 | Мегеон 02015 | |
ПАРАМЕТРЫ | ЗНАЧЕНИЯ | ||
ОСНОВНОЙ ВЫХОД | |||
Диапазон частот | 0.1 Гц … 5 МГц | 0.1 Гц … 10 МГц | 0.1 Гц … 15 МГц |
Форма сигнала | Синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная | ||
Выходное сопротивление | 50 Ом ± 10 % | ||
Амплитуда выходного сигнала | ≥ 20 Впик-пик (без нагрузки) | ||
Ослабление выходного сигнала | 20 дБ / 40 дБ | ||
Сдвиг по постоянному току | 0 В … ± 10 В плавно регулируемый | ||
Симметрия (скважность) | От 90:10 до 10:90 | ||
СИНУСОИДаЛЬНЫЙ СИГНАЛ | |||
Коэффициент искажения | 10 Гц … 100 кГц не более 1 % | ||
Частотная характеристика | 0.1 Гц … 100 кГц не более 0.5 дБ | ||
МЕАНДР | |||
Время нарастания и спада | Менее 50 нс | Менее 35 нс | Менее 35 нс |
TTL/СOMSВЫХОД | |||
Время нарастания и спада | Менее 100 нс | ||
Нижний уровень | Не более 0.4 В | ||
Верхний уровень | 5 … 14 В плавно регулируемый | ||
ВХОД VCF | |||
Выходное напряжение | - 5 В … 0 В ± 10 % | ||
Соотношение напряжения | 1000:1 | ||
Входной сигнал | 1 кГц | ||
ЧАСТОТОМЕР | |||
Дисплей | 5 знаков | ||
Частотный диапазон | 1 Гц … 20 МГц | ||
Полное входное сопротивление | ≥ 1 МОм / 20 пФ | ||
Чувствительность | 100 мВ ср. квадр. | ||
Максимально допустимое входное напряжение | 150 В (с аттенюатором) | ||
Входной аттенюатор | 0 дБ / 20 дБ | ||
Погрешность измерения | 3×10-5±1 | ||
ПИТАНИЕ | |||
Напряжение | 220 В ± 10 % (110 В ± 10 %) , выбирается пользователем | ||
Частота | 50 Гц ± 2 % | ||
УСЛОВИЯ ЭКСПЛУАТАЦИИ | |||
Температура | 0 °С - 40 °С | ||
Влажность | Не более 90 % | ||
Атмосферное Давление | 86 - 104 кПа | ||
ГАБАРИТЫ | |||
Размер Д×Ш×В (мм) | 270×225×90 | ||
Вес (кг) | 2,5 |
Документы
Руководство Мегеон-02015
657,8 кб
