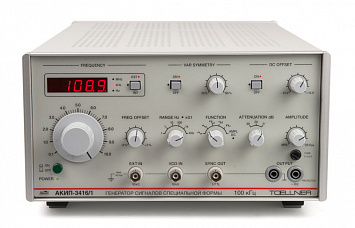

Генератор АКИП-3416/1
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Генераторы сигналов
-Генератор АКИП-3416/1АвтотестерыАнализаторы качества электроэнергииАнализаторы сигналов и спектра Анализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы дистанционного контроляПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Артикул:
x-02123
Стандартные формы сигналов - 4 вида. Режим усилителя (вход внешнего сигнала до 20 дБ). Встроенный частотомер до 30 МГц. Защита выхода от обратных напряжений (до 120 В). Вход внешней модулирующей частоты VCO (ГУН).
Подробнее
Запросить цену
Уточняйте наличие
Нашли дешевле?
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Генератор АКИП-3416/1 представляет собой компактный и универсальный инструмент для генерации электрических сигналов различной формы и частоты. Устройство обладает одним выходным каналом и способно работать в шести поддиапазонах частот от 1 МГц до 100 кГц. Выходное напряжение генератора варьируется в диапазоне от 45 милливольт до 45 вольт пикового значения, что позволяет подключать его к различным устройствам и системам.
АКИП-3416/1 генерирует стандартные сигналы синусоидальной, прямоугольной, треугольной и импульсной формы, что делает его идеальным выбором для тестирования, настройки и отладки электронных устройств. Кроме того, устройство оснащено режимом усилителя, который позволяет усиливать внешние сигналы перед выводом на выход генератора.
Одной из полезных особенностей генератора является наличие синхровыхода, работающего на уровне ТТЛ. Это обеспечивает высокое качество выходного сигнала и стабильность его работы. Устройство имеет вход для внешней модулирующей частоты ГУН, что позволяет пользователям легко настраивать параметры сигнала в соответствии с их потребностями.
Частотомер, встроенный в генератор, обеспечивает быстрый и точный способ настройки частоты сигнала, что особенно полезно при тестировании и отладке электронных устройств. Защита выхода от обратных напряжений помогает продлить срок службы генератора и предотвращает возможные повреждения. Корпус генератора выполнен из легкого и прочного алюминия, что обеспечивает устойчивость к механическим повреждениям и длительный срок службы. Компактный размер позволяет легко переносить устройство и использовать его в различных условиях.
В нашем магазине вы можете купить Генератор АКИП-3416/1 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.
Особенности:
- Предусмотрен 1 выходной канал для подключаемых устройств.
- Диапазон выходного напряжения составляет от 45 мВ до 45 Впк-пик.
- Предусмотрена возможность работы в режиме усилителя для сигналов, поступающих из внешнего источника.
- Имеется встроенный частотомер, работающий в диапазоне от 1 Гц до 30 МГц.
Характеристики
|
Кол-во каналов
|
2 |
|
Тип
|
Генератор сигналов |
Характеристики
| Выходные параметры | |
| Частотный диапазон | 1 мГц – 100 кГц |
| Смещение частоты | ±2 % |
| Погрешность установки частоты | ±2 е.м.р. (2 % от полной шкалы в используемом масштабе) |
| Выходной уровень | 45 мВпик-пик - 45 Впик-пик 22,5 мВпик-пик – 22,5 Впик-пик в импульсе |
| Выходное сопротивление | Около 0 Ом |
| Защита выхода | Предохранитель от обратного напряжения ≤120 В |
| Ослабление | 20 / 30 дБ (фиксированное) |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±15 В |
| Синусоида | |
| Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) | <0,5 % для частот < 50 кГц <1 % для частот < 100 кГц |
| Прямоугольник | |
| Время нарастания/спада | <0,8 мкс |
| Выброс | <5 % |
| Скважность | 10% - 90% (регулировка до 10 кГц) |
| Треугольник | |
| Нелинейность | <1% для частот < 100 кГц |
| Импульс | |
| Время нарастания / спада | <0,8 нс |
| Выброс | <5 % |
| Режим усилителя | |
| Усиление | 20 дБ (регулируемое) |
| Диапазон усиления | 0…100 кГц |
| Суммарные гармонические искажения | <0,2 % до 100 кГц |
| Сопротивление входа | 10 кОм |
| Входы / выходы | |
| Выход сигнала синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции (ГУН) | Вход напряжения 0…5 В для частотной и фазовой модуляции (1000:1) , Rвх = 10 кОм |
| Внешний вход | Вход усилителя (Uвх. макс = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | <1 Гц до 30 МГц |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона |
| Погрешность | ±2 е.м.р. |
| Чувствительность | 150 мВскз при <10 МГц 250 мВскз при >10 МГц |
| Входное сопротивление | 1 МОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие данные | |
| Напряжение питания | ~115/230 В (± 10 %), 43 Гц (потребление < 30 ВА) |
| Габаритные размеры | 265 × 147 × 480 мм |
| Рабочая температура | 0…50 °С |
| Масса | 7 кг |
Комплектация
- Генератор сигналов специальной формы АКИП-3416/1
- Сетевой шнур
- Соединительный кабель (BNC-BNC)
- Нагрузка 50 Ом
- Адаптер BNC - гнездо 4 мм
- Адаптер BNC - штекер 4 мм
- Тройник BNC
- Аттенюатор 40 дБ
