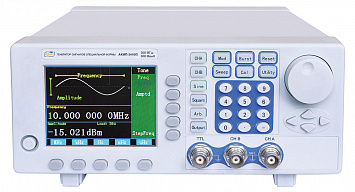

Генератор АКИП-3410/3

Госреестр

Артикул: x-02103

Стандартные формы сигналов - 5 видов. Формирование сигналов произвольной формы до 25 МГц, дискретизация до 300 МГц (память для хранения сигналов 60 МБ).Опция - стерео ЧМ.

Подробнее

Запросить цену

Поверка - 5000 ₽/шт

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Генератор АКИП-3410 - это универсальное устройство, которое может предложить различные возможности в зависимости от выбранной модели. Он может иметь один или два полностью независимых канала, что позволяет работать с различными типами сигналов одновременно.

Формы сигналов, поддерживаемые генератором, включают синусоиды, меандры, импульсы и другие. Одной из ключевых особенностей генератора является возможность формирования сигналов произвольной формы. Он предлагает диапазон частот до 80 Мегагерц для моделей АКИП-3410/1 и 3410/2, до 120 Мегагерц для АКИП-3410/3 и 3410/4 и до 300 Мегагерц для 3410/5. Максимальное разрешение по частоте составляет 1 мкГц.

Также генератор поддерживает различные виды модуляций, такие как амплитудная, частотная, фазовая и широтно-импульсная модуляции. Кроме того, он может работать в режиме двоичной фазовой манипуляции (BPSK) для передачи данных. Генератор АКИП-3410-3 – это устройство, обладающее широким спектром возможностей и опций.

Одной из таких опций является стерео ЧМ, которая позволяет передавать стереозвук по радиоканалу. Кроме того, устройство имеет режим свипирования, также известный как генератор качающейся частоты, который позволяет сканировать весь частотный диапазон.

Для удобства использования генератор оснащен графическим ЖК-дисплеем с диагональю 8.9 см, который обеспечивает четкое и яркое изображение. Устройство также имеет ряд интерфейсов для подключения к другим приборам и компьютерам, включая USB, RS-232, LAN и GPIB.

В нашем магазине вы можете купить Генератор АКИП-3410/3 и узнать об особенностях и преимуществах этого прибора. Свяжитесь с нами по телефону или на сайте с помощью формы обратной связи или через чат с онлайн-консультантом. Осуществляем доставку по всей стране. Наше оборудование внесено в Госреестр СИ и проходит поверку.

Особенности:

Количество каналов: 1 или 2 (полностью независимые) – в зависимости от модели
Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник.
Формирование сигналов произвольной формы (АКИП-3410/1 и АКИП-3410/3)
Диапазон частот (синус): до 80 МГц (АКИП-3410/1 и /2), до 120 МГц (АКИП-3410/3 и /4), до 300 МГц (АКИП-3410/5); макс. разрешение по частоте 1 мкГц
Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ, BPSK
Опция: стерео ЧМ
Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
Графический ЖК-дисплей с диагональю 8,9 см.(TFT)
Интерфейсы: USB, RS-232, LAN, GPIB

Характеристики

? Стоимость поверки оборудования Поверка	5000
Кол-во каналов	1
Тип	Генератор сигналов специальной формы

Характеристики

Выходные параметры
Число каналов	1
Частотный диапазон (синус)	1 мкГц…120 МГц
Разрешение	1 мкГц
Погрешность установленной частоты	2x10-5
Выходной уровень (50 Ом)	0,1 мВ … 10 Впик (≤ 10 МГц) 0,1 мВ … 5 Впик (≤ 80 МГц) 0 … 2,5 Впик (> 80 МГц)
Разрешение	0,1 мВпик; 0,1 дБм
Постоянное смещение	±5 В (на 50 Ом)
Формы сигналов (АКИП-3410/1 и АКИП-3410/3)
Меандр	1 мкГц … 50 МГц скважность: 20 … 80 % (25 МГц), 40 … 60 % (50 МГц)
Треугольник / пила	1 мкГц … 10 МГц симметрия: 0,0 … 100 %, линейность: ≤ 0,1 %
Импульс	1 мкГц … 20 МГц время нарастания: 5 нс … 2 мс длительность: 8 нс … 1000000 с
Функциональный выход в (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5)
Частотный диапазон	-
Погрешность установленной частоты	-
Формы сигнала	-
Меандр	-
Импульс	-
Импульс	-
Погрешность установки	-
Постоянное смещение	-
Произвольная форма (АКИП-3410/1 и АКИП-3410/3)
Частотный диапазон	1 мкГц … 25 МГц
Длина памяти	3 … 512 тысяч точек
Разрешение ЦАП	14 бит
Частота дискретизации	300 МГц
Память	60 МБ (энергонезависимая память)
Модуляции
ЧМ, АМ, ФМ, ШИМ	Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц
ЧМн	Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц
Вход внешней модуляции	10 кОм; 0 … 20 кГц
Пакетный режим
Формы сигналов	Синус, меандр, треугольник, импульс, СПФ
Число циклов	1 … 1000000
Период повторения	1 мкс … 300 с
Виды запуска	Внутренний, внешний, ручной, по строб-импульсу
Свипирование (ГКЧ)
Форма несущей	Синус, меандр, треугольник, пила
Закон качания	Линейный или логарифмический
Тип качания	Прямой
Общие данные
ЖК-дисплей	Графический цветной (TFT, диагональ 8,9 см)
Напряжение питания	220 В (± 22 В), 47~53 Гц;
Рабочие условия	0…40°С, 80%
Рабочие условия	USB, RS-232 (опции: GPIB, LAN)
Габаритные размеры	218 мм × 99 мм × 338 мм
Масса	2,9 кг
Опции	Опция 100 (термостатированный ОГ ±2×10-7 в год)
