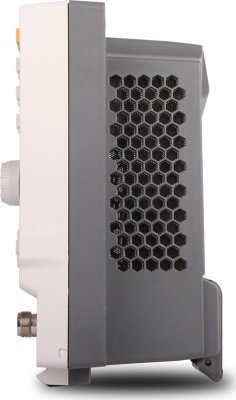

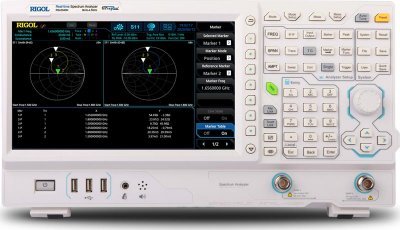

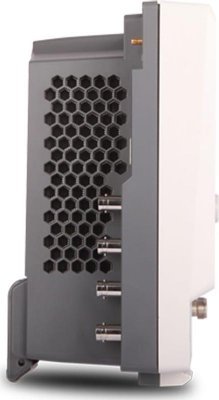

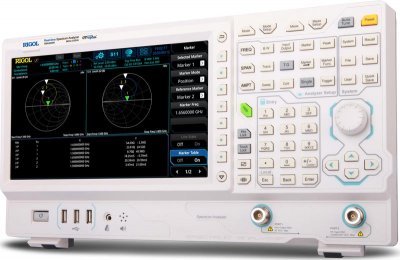

Анализатор спектра реального времени Rigol RSA3045N
--
Радио и электроизмерительные приборы
-Радио и электроизмерительные приборыВесовое оборудованиеИзмерители параметров окружающей средыПаяльное оборудованиеПриборы неразрушающего контроляТепловизоры для охотыРучной измерительный инструментОбслуживание IT-инфраструктурыВидеонаблюдениеИнформационная безопасностьИспытательное оборудованиеГеодезическое оборудованиеРазноеПодержанное оборудованиеКомлекты оборудования для лицензии МЧС
Анализаторы сигналов и спектра
-Анализатор спектра реального времени Rigol RSA3045NАвтотестерыАнализаторы качества электроэнергииАнализаторы фазовых шумовАнализаторы цепей, Измерители КСВН и ККПОАнтенны измерительныеАттенюаторыВаттметрыВольтамперфазометрыВольтметры и амперметры лабораторныеГенераторы влажного газа, камеры влажностиГенераторы сигналовИзмерение параметров сетейИзмерители и преобразователи мощностиИзмерители иммитанса (RLC-метры)Измерители коэффициента шумаИзмерители параметров безопасности электрооборудованияИзмерители параметров УЗОИзмерители сопротивленияИзмерители сопротивления заземленияИК-окнаИсточники питанияКалибраторыКомплекты измерительныеМегаомметрыМеры сопротивлений, индуктивности, емкостиМикроомметрыМультиметры, токовые клещи портативные, ручныеНагрузки электронные ОсциллографыПереносчики частотыПриборы ОВКРегистраторы тока и напряженияСинтезаторы частотСистема коммутации и сбора данныхТесламетры (измерители магнитной индукции)Тестеры батарей, элементов питания и аккумуляторовТестеры электроустановокУсилителиУстановки для высоковольтных испытаний изоляцииФазоуказатели, фазометрыЧастотомерыШунты токовыеЭлектрические тестеры, индикаторыОпцииРазное
Режимы: анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA), векторный анализатор (VNA). Полоса от 9 кГц до 4,5 ГГц. Технология UltraReal.
Подробнее
897 170 руб./шт
Уточняйте наличие
Нашли дешевле?
-
+
В корзинуВ корзине
Купить в 1 клик
Рассчитать доставку
Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание
RSA3045N - анализатор спектра реального времени с трекинг-генератором и векторным анализатором цепей. Диапазон частот данной модели 9 кГц - 4.5 ГГц, при полосе пропускания 1 Гц - 3 МГц с возможностью расширения до 10 МГц верхнего предела (опция). Анализатор оснащен встроенным следящим генератором до 4,5 ГГц и векторным анализатором цепей для измерения S-параметров, позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа. Прибор выполнен в моноблочном корпусе настольного исполнения (вес 4,95 кг) и имеет ёмкостной сенсорный экран 10.1 дюйма. Пользовательский интерфейс разработан на основе сенсорной системы ввода с поддержкой жестов: мультитач.
Применение в работе RSA3045N позволит использовать функционал сразу нескольких приборов:
Применение в работе RSA3045N позволит использовать функционал сразу нескольких приборов:
- анализатор спектра общего назначения,
- анализатор спектра в реальном времени,
- трекинг-генератор,
- векторный анализатор цепей,˗
- измеритель электромагнитных помех (опция).
Особенности и преимущества:
- Технология Ultra-Real:
- различные режимы запуска, в том числе по частотной маске (FMT)
- анализ спектра без слепого времени
- сложные режимы отображения - Низкий отображаемый средний уровень собственных шумов (DANL): < -165 дБм (тип.)
- Низкий уровень фазового шума: < -108 дБн/Гц (тип.)
- Погрешность измерения амплитуды: <0.8 дБ
- Наилучшее разрешение по частоте (RBW) 1 Гц
- Трекинг-генератор до 4,5 ГГц
- Векторный анализ цепей, измерение S-параметров
- Большое количество измерительных функций
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция)
- Полоса анализа в реальном времени до 25/40 МГц (опция)
- Программное обеспечение для ПК
- Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов
- Встроенные USB, LAN, HDMI интерфейсы связи
Измерение спектральной плоскости | |
Диапазон плотности | От 0 до 100% с шагом 0,1% |
Минимальная полоса обзора | 5 кГц |
Персистенция | 32 мс...10 с |
Измерение спектрограмм | |
Глубина памяти | 8192 точки |
Динамический диапазон (охват. Bitmap) | 200 дБ |
Измерение распределения мощности по времени (PVT) | |
Мин. время захвата | 187,9 мкс |
Макс. время захвата | 40 с |
Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
Запуск по частотной маске FMT | |
Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
Разрешение запуска | 0,5 дБ |
Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |
Входы/Выходы | |
ВЧ вход |
Разъем N-типа (female) Импеданс 50 Ом |
Вход / Выход внутреннего источника опорного сигнала |
Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
Вход / Выход внешнего источника опорного сигнала |
Частота 10 МГц Выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом |
Вход внешнего запуска 1 |
Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень |
Вход внешнего запуска 2 / Выход синхронизации |
Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень |
Выход ПЧ |
Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом |
Общие данные | |
Дисплей | 10,1" сенсорный экран, 1024 х 600 пикселей |
Память |
Внутренняя: 512 Мб Внешняя: USB-флэш накопитель |
Интерфейсы | USB, LAN, HDMI |
Электропитание | 220 В, 50 Гц, макс. 90 Вт со всеми опциями |
Диапазон рабочих температур | от 0 до 50 °C |
Габаритные размеры | 410 x 224 х 135 мм |
Масса | 4,95 кг |
Характеристики
Тип
|
Анализатор спектра |
Мин. частота
|
9 кГц. |
Макс. частота
|
4,5 ГГц. |
Мин. полоса пропускания
|
1 Гц. |
Макс. полоса пропускания
|
10 МГц. |
Характеристики
Рабочий диапазон частот | От 9 кГц до 4,5 ГГц |
Параметры встроенного источника опорной частоты | |
Опорная частота | 10 МГц |
Точность при калибровке | <1 ppm <0,1 ppm (опция OCXO-C08) |
Температурная стабильность в диапазоне от 0℃ до 50℃ с опорным уровнем 25 ℃ | <0,5 ppm <0,005 ppm (опция OCXO-C08) |
Старение | <1 ppm/год <0,03 ppm/год (опция OCXO-C08) |
Режим анализатора спектра общего назначения (GPSA) | |
Точность определения частоты | |
Разрешение | span / (кол-во точек развертки-1) |
Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
Счетчик частоты | |
Разрешение | 1 Гц |
Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
Полоса обзора (Span) | |
Диапазон | 0 Гц, от 100 Гц до макс. частоты 0 Гц, от 10 Гц до макс. частоты с опцией RSA3000-BW1 |
Разрешение | 2 Гц |
Погрешность | ± span / (кол. точек развертки-1) |
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C) | |
Отстройка 1 кГц | <-90 дБн/Гц (тип.) |
Отстройка 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) |
Отстройка 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) |
Отстройка 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) |
Полоса пропускания (RBW) | |
Разрешение ПЧ RBW (-3 дБ) | От 10 Гц до 3 МГц, с шагом 1-3-10 От 1 Гц до 10 МГц, с шагом 1-3-10 с опцией RSA3000-BW1 |
Точность RBW | <5% |
Избирательность (60 дБ:3 дБ) | <5:1 |
Разрешение VBW (-3 дБ) | От 1 Гц до 10 МГц, с шагом 1-3-10 |
Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000-EMC |
Параметры измерения амплитуды | |
Измерение уровня (fцентр ≥ 10 МГц) | От среднего уровня собственных шумов (DANL) до +30 дБм |
Максимальный входной уровень | |
Постоянное напряжение | 50 В |
Непрерывный РЧ-сигнал | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл. |
Перегрузка | +33 дБм (2 Вт) |
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
без предусилителя | |
9 кГц...100 кГц | <-120 дБм (тип.) |
100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) |
20 МГц…2,7 ГГц | <-138 дБм, <-141 дБм (тип.) |
2,7 ГГц…3,0 ГГц | <-136 дБм, <-141 дБм (тип.) |
3,0 ГГц…4,5 ГГц | <-136 дБм, <-140 дБм (тип.) |
с предусилителем (опция RSA3000-PA) | |
100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) |
20 МГц…2,7 ГГц | <-158 дБм, <-161 дБм (тип.) |
2,7 ГГц…3,0 ГГц | <-156 дБм, <-161 дБм (тип.) |
3,0 ГГц…4,5 ГГц | <-154 дБм, <-159 дБм (тип.) |
Параметры отображаемого уровня | |
Логарифмическая шкала | От 1 до 200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 801 |
Количество графиков | 6 |
Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C) | |
без предусилителя, 10 дБ аттенюатор | |
100 кГц…3,0 ГГц | <0,7 дБ; <0,5 дБ (тип.) |
3,0 ГГц...4,5 ГГц | <0,9 дБ; <0,5 дБ (тип.) |
с предусилителем 0 дБ аттенюатор | |
100 кГц…3,0 ГГц | <1,0 дБ; <0,5 дБ (тип.) |
3,0 ГГц...4,5 ГГц | <1,2 дБ; <0,5 дБ (тип.) |
Параметры встроенного аттенюатора | |
Диапазон ослабления | от 0 до 50 дБ, с шагом 1 дБ |
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Установка опорного уровня | |
Логарифмическая шкала | От - 170 дБм до +30 дБм с шагом 0,01 дБ |
Линейная шкала | От 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение |
Погрешность переключения RBW (RBW=30 кГц) | |
От 1 Гц до 1 МГц | <0,1 дБ |
3 МГц, 10 МГц | <0,3 дБ |
Параметры встроенного предусилителя (опция RSA3000-PA) | |
Частотный диапазон | От 100 кГц до 4,5 ГГц |
Коэффициент усиления | 20 дБ |
Погрешность измерения уровня | |
(достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) |
<1,0 дБ (ном.) |
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.) | |
От 300 кГц до 3,0 ГГц | <1,6 дБ |
От 3,0 ГГц до 4,5 ГГц | <1,8 дБ |
Искажения | |
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) |
+45 дБм |
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) |
+11 дБм, тип. +15 дБм |
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл) |
0 дБм |
Развертка (Sweep) | |
Время развертки | Нулевой обзор от 1 мкс до 6000 с Полоса обзора ≥10 Гц от 1 мс до 4000 с |
Погрешность времени развертки | Нулевой обзор (sweep > 1 мс) 5% Полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5% |
Тип запуска | непрерывный, одиночный |
Триггер | |
Источник | свободный, внешний 1, внешний 2, видео |
Задержка | Нулевой обзор от 0 до 500 мс Полоса обзора ≥10 Гц от 0 до 500 мс |
Трекинг-генератор | |
Диапазон частот | От 100 кГц до 4,5 ГГц |
Динамический диапазон | От -40 до 0 дБм |
Разрешение по амплитуде | 1 дБ |
Равномерность АЧХ (отн. 50 МГц) | ± 3 дБ |
Векторный анализатор цепей | |
Частотный диапазон | От 100 кГц до 4,5 ГГц |
Типы измерений | Коэфф. отражения (S11), коэфф. передачи (S21), измерения потерь в кабеле и расстояния до повреждения (DTF) |
Полоса измерения | От 1 кГц до 10 МГц с шагом 1-3-10 |
Количество точек данных | от 101 до 10001; по умолчанию 201 |
Типы измерений | память, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума |
Количество маркеров | 8 |
Калибровка | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект |
Измерение коэффициента передачи (S21) | |
Выходная мощность | -10 дБм (ном.) |
Формат | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка |
Диапазон измерения магнитуды | -500 G...500 G |
Разрешение магнитуды | Log: 100f; Lin 1a |
Динамический диапазон (S21, RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) | 80 дБ (ном.) |
Измерение коэффициента отражения (S11) | |
Выходная мощность | -10 дБм (ном.) |
Формат | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), фаза, групповая задержка, КСВН диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B) полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) |
Диапазон измерения магнитуды | -500 G...500 G |
Разрешение магнитуды | Log: 100f; Lin 1a |
Диапазон измерения КСВН | -500 G...500 G |
Эффективная направленность S11 ( Log Mag, Average=50) |
> 40 дБ (ном.) при использовании набора CK106A |
Измерение расстояния до неоднородности (DTF) | |
Выходная мощность | 0 дБм (ном.) |
Формат | линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН |
Максимальная длина кабеля | (8×10E10 м × коэффициент замедления / полоса обзора) |
Разрешение определения повреждения | (1,5×10E8 м × коэффициент замедления / полоса обзора) |
Окно | Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга |
Коэффициент замедления | 0.1 ~ 1 |
Режим анализатора спектра реального времени (RTSA) | |
Полоса анализа в реальном времени | 10 МГц, 25 МГц (опция RSA3000-B25), 40 МГц (опция RSA3000-B40) |
Мин. длительность для гарантированного захвата сигналов 100% POI | макс. полоса обзора, окно Кайзера , 9,3 мкс 7,82 мкс (опция RSA3000-B25) 7,45 мкс (опция RSA3000-B40) |
Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
Количество графиков (трасс) | 6 |
Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) | |
Span | Мин. диапазон / Макс. диапазон |
40 МГц | 100 кГц / 3,21 МГц |
25 МГц | 62,8 кГц / 2,01 МГц |
10 МГц | 25,1 кГц / 804 кГц |
1 МГц | 2,51 кГц / 80,4 кГц |
100 кГц | 251 Гц / 8,04 кГц |
Максимальная частота дискретизации | 51,2 Мвыб/сек |
Скорость БПФ | 146,484 БПФ/сек |
Количество маркеров | 8 |
Разрешение по амплитуде | 0,01 дБ |
Количество точек по частоте | 801 |
Время захвата (макс. дискретизация) | >156,5 мкс |
Мин. длительность для гарантированного захвата сигналов 100% POI при различных полосах пропускания, мкс | ||||||
Span | RBW1 | RBW2 | RBW3 | RBW4 | RBW5 | RBW6 |
40 МГц | 26,9 | 16,9 | 11,9 | 9,32 | 8,07 | 7,45 |
25 МГц | 38,9 | 22,9 | 14,9 | 10,9 | 8,82 | 7,82 |
10МГц | 86,8 | 46,8 | 26,8 | 16,8 | 11,8 | 9,3 |
1 МГц | 807 | 407 | 207 | 107 | 56,3 | 31,3 |
Амплитудные измерения | |
Неравномерность АЧХ | ± 0,5 дБ |
Динамический диапазон без паразитных составляющих (SFDR) | <-50 дБн/Гц (тип.) |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Уточняйте наличие
Артикул: x-09013
Цена по запросу
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Уточняйте наличие
Артикул: x-09009
Цена по запросу
Быстрый просмотр
Уточняйте наличие
Артикул: x-09007
Цена по запросу
Быстрый просмотр
Быстрый просмотр
Уточняйте наличие
Артикул: x-09003
Цена по запросу
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Уточняйте наличие
Артикул: x-08960
Цена по запросу
Быстрый просмотр
Уточняйте наличие
Артикул: x-08958
Цена по запросу
Быстрый просмотр
Комплектация
Стандартная комплектация
- Анализатор спектра
- Кабель питания
- Краткое руководство по эксплуатации
Дополнительная комплектация
- опция предусилителя RSA3000-PA
- опция повышенной стабильности опорного генератора OCXO-C08
- опция расширенной полосы RBW 1 Гц...10 МГц RSA3000-BW1
- опция расширенных измерений RSA3000-AMK
- опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25
- опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40
- опция ЭМИ измерений RSA3000-EMI
- опция тестирования на ЭМС RSA3000-EMC
- комплект аксессуаров DSA Utility Kit
- комплект аксессуаров RF Attenuator Kit
- комплект адаптеров RF Adaptor Kit
- комплект адаптеров RF CATV Kit
- аттенюатор ATT03301H
- ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
- ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
- зонд ближнего поля NFP-3
- мост для измерения КСВН VB1032
- мост для измерения КСВН VB1080
- комплект для монтажа в стойку RM6041
- калибровочный комплект для векторного анализатора DC...6,5 ГГц CK106A
- калибровочный комплект для векторного анализатора DC...1,5 ГГц CK106E
- программное обеспечение Ultra Spectrum
- программное обеспечение S1210 EMI Pre-compliance Software
Документы
RSA3045N
272,1 кб
Задать вопрос
Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут.
Наши квалифицированные специалисты обязательно вам помогут.
Задать вопрос
- Рекомендуем
-
В наличииАртикул: x-09423931 379 руб. /шт1 605 826 руб.-42%Экономия 674 447 руб.- +В корзинуВ корзине- +В корзинуВ корзинеВ наличииАртикул: x-094102 010 140 руб. /шт5 025 349 руб.-60%Экономия 3 015 209 руб.- +В корзинуВ корзинеУточняйте наличиеАртикул: x-092811 013 035 руб./шт- +В корзинуВ корзинеВ наличииАртикул: x-06915480 241 руб. /шт889 336 руб.-46%Экономия 409 095 руб.- +В корзинуВ корзинеУточняйте наличиеАртикул: x-02843653 072 руб./шт- +В корзинуВ корзинеУточняйте наличиеАртикул: x-09284794 652 руб./шт- +В корзинуВ корзине
