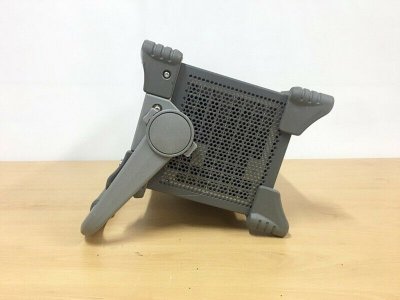

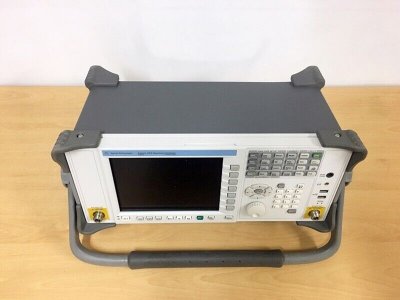

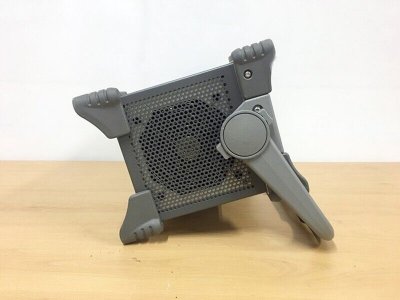

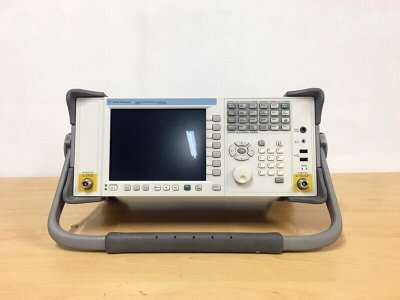

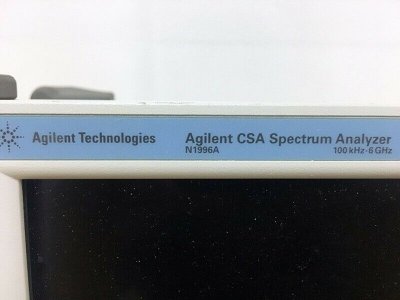

Анализатор спектра Agilent Technologies N1996A (демонстрационный)

Спец.цена

Госреестр

Артикул: d-10400

Самый широкий динамический диапазон для такого ценового класса приборов достигнут благодаря бесподобно низкому уровню искажений, существенному улучшению шумовых характеристик и наличию в стандартной комплектации прибора полосы пропускания 10 Гц.

Подробнее

788 466 руб./шт

1 609 114 руб.

-51%

Экономия 820 648 руб.

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Анализатор спектра Agilent Technologies N1996A — это высокопроизводительное устройство, предназначенное для исследования, анализа и измерения спектра радиочастотных сигналов. Этот прибор обеспечивает широкий диапазон частот — от 100 кГц до 3 и 6 ГГц, что делает его идеальным для использования в различных промышленных и научных приложениях.

Одной из ключевых особенностей N1996A является следящий генератор, который работает в диапазоне от 10 МГц до 3 и 6 ГГц. Благодаря этому устройству, пользователи могут генерировать и контролировать радиочастотные сигналы с высокой точностью.

Для улучшения чувствительности прибора, N1996A также оснащен предусилителем, который имеет полосу до 3 или 6 ГГц соответственно. Это позволяет устройству улавливать даже самые слабые сигналы и проводить точные измерения.

Уровень собственного шума устройства (DANL) составляет минус 156 дБм/Гц, что является одним из лучших показателей в своем классе. Это означает, что N1996A обеспечивает высокий уровень точности и надежности измерений.

N1996A имеет динамический диапазон, который достигает уровня точки пересечения третьего порядка (TOI) на уровне +18 дБм.

В нашем магазине вы можете купить Анализатор спектра Agilent Technologies N1996A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

Мин. частота	100 кГц.
Макс. частота	6,0 ГГц.
Тип	Анализатор спектра

Характеристики

Частотные параметры
Диапазон частот		от 100 кГц до 3 ГГц (опция 503) от 100 кГц до 6 ГГц (опция 506)
Погрешность измерения частоты		± (индицируемая частота х погрешн. опорной частоты + 0,5 х разрешение по горизонтали + 1 Гц)
Погрешность частоты внутреннего опорного генератора		≤ ± 5·10-6 за год (в пределах 2-летнего интервала между подстройками)
Старение		≤ ± 2·10-6 за год
Температурная нестабильность		≤ ± 1·10-6
Полоса пропускания
Полоса пропускания (ПП)		от 10 Гц до 200 кГц с шагом 1%; 250, 300 кГц, 1, 3 и 5 МГц
Избирательность (коэффициент прямоугольности) по уровням 60 дБ/3 дБ		Цифровые фильтры, АЧХ приблизительно Гауссовой формы
Полоса обзора > 0; ПП ≤ 200 кГц		< 8,4:1 (номинально)
Полоса обзора > 0; ПП ≤ 250 кГц		< 4,5:1 (номинально)
Нулевой обзор; ПП ≤ 10 кГц		< 6,5:1 (номинально)
Нулевой обзор; ПП ≤ 200 кГц		< 3:1 (номинально)
Погрешность
(ПП ≤ 200 кГц)		< 2 % при нулевом обзоре; < 7 % при полосе обзора > 0 (номинально)
(ПП = 250, 300 кГц, 1 и 3 МГц)		< 4 % при нулевом обзоре; < 4 % при полосе обзора > 0 (номинально)
Средний уровень собственного шума (чувствительность) (типично)
	Предусилитель включен, ПП 10 Гц	Предусилитель включен, ПП 10 Гц	Предусилитель включен, в полосе 1 Гц
500 MГц	-148 дБм	-130 дБм	-158 дБм/Гц
1 ГГц	-146 дБм	-128 дБм	-156 дБм/Гц
2 ГГц	-142 дБм	-124 дБм	-152 дБм/Гц
3 ГГц	-144 дБм	-130 дБм	-154 дБм/Гц
4 ГГц	-142 дБм	-128 дБм	-152 дБм/Гц
5 ГГц	-139 дБм	-125 дБм	-149 дБм/Гц
6 ГГц	-136 дБм	-122 дБм	-146 дБм/Гц
Фазовый шум
		-84 дБс при отстройке 10 кГц (типично) -124 дБс при отстройке 1 МГц (< 2,2 ГГц, номинально)
Длительность развертки и время обновления графика
Пределы установки длительности развертки (нулевой обзор)		от 2 мкс до 10 с
Обновление графика в режиме местного управления
Полоса обзора ≤ 100 МГц		3 обновления/с (максимум)
Полоса обзора = 1 ГГц		1 обновление/с (максимум)
Дистанционное управление разверткой и передачей графика
Полоса обзора = 0		120 мс (минимум)
Полоса обзора ≤ 100 МГц		180 мс
Полоса обзора = 3 ГГц		1 с
Амплитудная погрешность (от 20 до 30 °С)
Абсолютная, при 50 МГц (опорн. точка)		±0,4 дБ
Неравномерность АЧХ		±0,4 дБ от 100 кГц до 1 ГГц ±0,6 дБ от 1 до 2,7 ГГц ±0,7 дБ от 2,7 до 3 ГГц ±1,1 дБ от 3 до 6 ГГц
Точность воспроизведения шкалы		±0,2 дБ при уровне на смесителе от -10 до -80 дБм
Дополнительная погрешность при переключении полосы пропускания		±0,3 дБ
Дополнительная погрешность при переключении аттенюатора		±0,2 дБ (номинально)
Амплитудные параметры
Макс. средняя мощность непрерывного сигнала (ослабление аттенюатора ≥ 19 дБ)		+33 дБм
Макс. пост. составляющая		50 В пост. тока
Пределы ослабления входн. аттенюатора		от 0 до 40 дБ с шагом 1 дБ
Точка компрессии усиления на 1 дБ		+13 дБм (номинально)
Суммарная амплитудная погрешность (с достоверностью 95 %) (от 20 до 30°С, пиковый детектор, предусилитель выключены вх. сигнал от 0 до -50 дБм)		±0,5 дБ от 100 кГц до 1 ГГц ±0,6 дБ от 1 до 3 ГГц ±0,8 дБ от 3 до 6 ГГц
Продукты искажений и комбинационные составляющие
Интермодуляционные третьего порядка (точка пересечения третьего порядка TOI)		+18 дБм (номинально)
Гармонические второго порядка (точка пересечения второго порядка SHI)		+45 дБм (> 700 МГц); +30 дБм (< 700 МГц)
Комбинационные искажения		< -60 дБ (за исключением указанного в технических характеристиках)
Собственные комбинационные помехи		< -90 дБ (за исключением указанного в технических характеристиках)
Предусилитель		от 100 кГц до 3 ГГц (опция P03) от 100 кГц до 6 ГГц (опция P06)
Коэфф. усиления		22 дБ (номинально) до 2,7 ГГц 18 дБ (номинально) до 6 ГГц
Следящий генератор и внутренний мост		от 10 МГц до 3 или до 6 ГГц (опция TG3 или TG6)
Общие характеристики N1996A
Внутренняя память данных		2 Мбайта для установок пользователя и графиков
Экран индикатора		21,3 см (8,4 дюйма), цветной, XGA TFT-LCD (тонкопленочный, жидкокристаллический)
Масса с комплектом батарей		8,5 кг
Масса без комплекта батарей		7,5 кг
Габаритные размеры		без амортизаторов и ручек 17,7 х 42,5 х 23,2 см
Температура окружающей среды (рабочие условия)		питание от сети переменного тока: от 0 до + 40 °С; питание от батареи: от 0 до + 50 °С
Выход для питания пробника		+15 В при 150 мА -12 В при 150 мА
Совместимость по электромагнитным помехам N1996A
Напряженность электромагнитного поля (излучение)		CISPR 11, Class A
Напряжение помех (проводимость)		CISPR 11, Class A

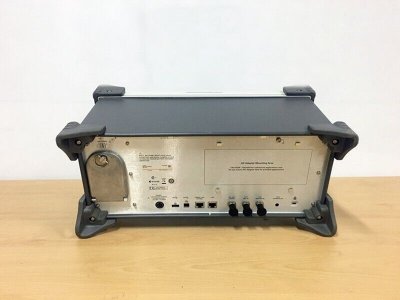

Вход/выход
ВЧ вход		Соединитель типа N, розетка (50 Ом)
Выход следящего генератора		Соединитель типа N, розетка (50 Ом)
USB-A		USB 1.1 (только для устройств малой мощности)
LAN 10/100 Base-T		Соединитель RJ-45
Выход сигнала опорной частоты		Соединитель BNC (розетка), 10 МГц, 0 дБм (номинально)
Вход сигнала опорной частоты		Соединитель BNC (розетка), частота: 1 МГц; 2,048 МГц; 4,95 МГц; 10 МГц; 13 МГц; 15 МГц; 19,6608 МГц; 0,5 Гц (с четным секундным тактом), уровень от -5 до +10 дБм (номинально)
Вход внешнего запуска N1996A		Соединитель BNC (розетка)
