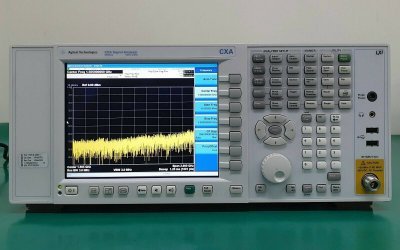

Анализатор спектра Agilent N9000A, с поверкой (демонстрационный)

Спец.цена

Госреестр

Артикул: d-09422

N9000A Анализатор сигналов поддерживает программу векторного анализа сигналов 89600 VSA, обеспечивает аналоговую демодуляцию и предквалификационные испытания на соответствие требованиям по ЭМС, а также предлагает гибкий анализ цифровой модуляции

Подробнее

1 240 844 руб./шт

2 885 684 руб.

-57%

Экономия 1 644 840 руб.

С первичной заводской поверкой

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Agilent N9000A позволяет проводить анализ сигналов в широком спектре частот - от 9 кГц до 7.5 ГГц. Точность измерения амплитуды не ниже ±0.5 дБ, уровень пересечения третьего порядка - +13 дБм. Собственный шум прибора достаточно низок - до -157 дБм.

Стандартный комплект поставки включает анализатор с полосой 10 МГц, однако доступны также полосы ПЧ от 1 до 3 МГц с 10% шагом. Как опция, доступен предусилитель для частот до 7.5 ГГц с уровнем чувствительности -157 дБм.
N9000A позволяет измерять мощность сигнала в канале, а также проводить другие виды измерений, включая ширину полосы OB, среднее значение мощности ACP и функцию распределения CCDF.

Стандартная конфигурация включает базовые измерения ЭМИ и соответствие стандарту CISPR 16-1-1. Устройство основано на открытой платформе Windows XP и поддерживает разнообразные измерительные приложения, такие как измерение коэффициента шума, фазовых шумов, аналоговой демодуляции, векторной модуляции и использования программного обеспечения MATLAB. Прибор соответствует стандарту LXI для устройств промышленной автоматизации.

N9000A обладает высокой точностью абсолютной амплитуды, с погрешностью всего ±0,5 дБ. Уровень перехвата третьего порядка (TOI) составляет +13 дБм, а отображаемый средний уровень собственного шума (DANL) достигает -145 дБм. Прибор также отличается превосходными характеристиками динамического диапазона ACLR для сигналов W-CDMA, обеспечивая значение в -66 дБн с активированной коррекцией шума.

В нашем магазине вы можете купить Анализатор спектра Agilent N9000A, с поверкой - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.

Характеристики

? Стоимость поверки оборудования Поверка	0
Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	3,0 ГГц

Характеристики

Гарантированные частотные и временные характеристики
Диапазон частот	от 9 кГц до 3,0 ГГц
Опорная частота
Погрешность	± [время от последней настройки х скорость старения + температ. нестабильность + погрешность калибровки]
Скорость старения	±1 х 10_6 за год
Температ. нестабильность	от 20 до 30°С ±2 х 10_6от 5 до 50 °С ±2 х 10_6
Достижимая погрешность начальной калибровки	±1,4 х 10_6
Остаточная ЧМ	d(10 Гц х N) (размах) за 20 мс (ном.)
Погрешность отсчёта частоты	(начальной, конечной, центральной, маркера) ±(частота маркера х погр. опорной частоты + 0,25% х полоса обзора + 5% х полоса пропускания + 2 Гц + 0,5 х разрешение по горизонтали*)
Счётчик частоты маркера
Погрешность	±(частота маркера х погрешность опорной частоты + 0,100 Гц)
Погрешность счётчика дельта-маркера	±(частота дельта маркера х погр. Опорной частоты + 0,141 Гц)
Разрешение счётчика	0,001 Гц
Полоса обзора (ПО) (БПФ и режим со свипированием)
Диапазон	0 Гц (нулевой обзор);от 10 Гц до макс. частоты анализатора
Разрешение	2 Гц
Погрешность	Свип. ±(0,25 % х ПО + разрешение по горизонт.)БПФ ±(0,10 % х ПО + разрешение по горизонт.)
Время развёртки и запуск
Пределы	ПО = 0 Гц от 1 мкс до 6000 сПО ≥10 Гц от 1 мс до 4000 с
Погрешность	ПО ≥10 Гц, свип. ±0,01 % (ном.)ПО ≥10 Гц, БПФ ±40 % (ном.)Полоса обзора = 0 Гц ±1 % (ном.)
Запуск	Автоматический, от сети, от видео тракта, внешний 1, внешний 2, по ВЧ пакету, от периодического таймера
Задержка запуска	ПО = 0 Гц или БПФ от минус 150 до + 500 мсПО ≥10 Гц, свип. от 1 мкс до 500 мсРазрешение 0,1 мкс
Временное стробирование
Методы стробирования	Стробирование местного гетеродина, стробирование видеотракта, стробир. БПФ
Длит. Стробирования (кроме стробир. БПФ)	От 100 нс до 5 с
Задержка стробирования	От 0 до 100 с
Джиттер задержки стробир.	33,3 нс (размах) (ном.)
Число точек развёртки (графика)
Все полосы обзора	от 1 до 40001
Полоса пропускания (ПП)
Полоса (на уровне 3,01 дБ)	от 1 Гц до 3 МГц (шаг 10%), 4, 5, 6 и 8 МГц
Погрешность ПП (по мощности)	От 1 Гц до 750 кГц ±1,0 % (±0,044 дБ) (ном.)От 820 кГц до 1,2 МГц ±2,0 % (±0,088 дБ) (ном.) (центр. частота < 3 ГГц)От 1,3 до 2,0 МГц ±0,07 дБ (ном.) (центр. частота < 3 ГГц)От 2,2 до 3,0 МГц ±0,15 дБ (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±0,25 дБ (ном.) (центр. частота < 3 ГГц)
Погрешность ПП (по уровню 3,01 дБ)	От 1 Гц до 1,3 МГц ±2% (ном.)От 1,5 до 3,0 МГц ±7% (ном.) (центр. частота < 3 ГГц)От 4 до 8 МГц ±15% (ном.) (центр. частота < 3 ГГц)
Коэфф. прямоугольности (избирательность) (по уровням 60/3 дБ)	4,1 : 1 (ном.)
Полоса анализа
Макс. полоса	10 МГц
Полоса видеофильтра (VBW)
Пределы установки	От 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц и широкий открытый канал (помеченный как 50 МГц)
Погрешность	±6 % (ном.)
Скорость измерений (число точек развёртки = 101)
Измерение в режиме местного управления и скорость обновл. изображения на экране	11мс (90/с), ном.
Измерение в режиме дистанц. управления и скорость передачи данных по локальной сети (LAN)	4мс (250/с), ном.
Поиск максимума с использованием маркера	5 мс, ном.
Настройка центр. частоты и передача данных (в диап. ВЧ)	22 мс, ном.
Переключ. вида измер./режима	75 мс, ном.
Диапазон уровней
Пределы измерения	Предусилитель выключен:от 100 кГц до 1 МГц от средн. уровня собств. шума до +20 дБм;от 1 МГц до 7,5 ГГц от средн. уровня собств. шума до +23 дБм.Предусилитель включен:от 100 кГц до 7,5 ГГц от средн. уровня собств. шума до +15 дБм
Пределы ослабления входного аттенюатора (от 100 кГц до 7,5 ГГц)	Станд. комплектация от 0 до 50 дБ с шагом 10 дБОпция FSA от 0 до 50 дБ с шагом 2 дБ
Максимальный безопасный уровень на входе
Суммарная средняя мощность	+30 дБм (1 Вт) (установка входного аттенюатора ≥20 дБ, предусилитель выкл.;+10 дБм (10 мВт) (установка входного аттенюатора ≥20 дБ, предусилитель вкл.
Пиковая мощность в импульсе (длит имп. <10 мкс, коэфф. заполнения < 1%,)	+50 дБм (100 Вт) при входном ослаблении ≥30 дБ
Связь по перем. току	±50 В
Пределы шкалы экрана
Логарифмическая шкала	от 0,1 до 1 дБ/дел с шагом 0,1 дБот 1 до 20 дБ/дел с шагом 1 дБ (10 делений сетки)
Линейная шкала	10 делений масштабной сетки
Единицы шкалы	дБм (dBm), дБмВ (dBmV), дБмкВ (dBμV), дБмА (dBmA), дБмкА (dBμA), В (V), Вт (W), А

Частотная характеристика (входное ослабление 10 дБ, температура от 20 до 30 °С, настройка частоты в центр преселектора, s= номинальное стандартное отклонение)
Значения	Полоса частот	По спецификации	С достов. 95% (»s)
	От 9 кГц до 10 МГц	±0,60 дБ	±0,45 дБ
	От 10 МГц до 3 ГГц	±0,75 дБ	±0,55 дБ
	От 3 до 5,25 ГГц	±1,45 дБ	±1,00 дБ
	От 5,25 до 7,5 ГГц	±1,65 дБ	±1,20 дБ
С предусилителем (опции P03/P07, ослабление 0 дБ)	Полоса частот	С достов. 95% (»s)
	От 100 кГц до 3 ГГц	±0,70 дБ
	От 3 до 5,25 ГГц	±0,85 дБ
	От 5,25 до 7,5 ГГц	±1,35 дБ

Погрешность входного ослабления при его переключении
На 50 МГц (опорная частота) ослабл. > 2 дБ, предусил. выкл.	±0,15 дБ (тип.)
От 100 кГц до 3,0 ГГц	±0,30 дБ (ном.)
От 3,0 до 7,5 ГГц	±0,50 дБ (ном.)
Суммарная абсолютная погрешность измерения уровня (ослабление 10 дБ, температура от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень вх. сигнала от минус 10 до минус 50 дБм, все установки автоматически связаны, за исключением Auto Swp Time = Accy, s= номинальное стандартное отклонение)
На 50 МГц	±0,40 дБ
На всех частотах	± (0,40 дБ + неравном. АЧХ)
От 100 кГц до 10 МГц	±0,40 дБ (с достоверностью 95%, »s)
От 10 МГц до 2,0 ГГц	±0,50 дБ (с достоверностью 95%, »s)
От 2,0 до 3,0 ГГц	±0,60 дБ (с достоверностью 95%, »s)
Предусилитель включен (опция P03/P07), ослабление 0 дБ): От 100 кГц до 7,5 ГГц	± (0,39 дБ + неравном. АЧХ)
КСВН входа (входное ослабление ≥10 дБ)
От 300 кГц до 1 ГГц	<1,2:1 (ном.)
От 1 до 3 ГГц	<1,5:1 (ном.)
От 3 до 7,5 ГГц	<2,0:1 (ном.)
С предусилителем (опции P03/P07, ослабление 0 дБ)	От 10 МГц до 3 ГГц: <2,2:1 (ном.)От 3 до 7,5 ГГц: <2,4:1 (ном.)
Погрешность полосы пропускания при её переключении (относительно полосы пропускания 30 кГц)
От 1 Гц до 3 МГц	±0,15 дБ
4, 5, 6 и 8 МГц	±1,0 дБ
Опорный уровень
Пределы установки	логарифмическая шкала от –170 до + 30 дБм с шагом 0,01 дБлинейная шкала от 707 пВ до 7,07 В с разр. 0,01 (0,11%)
Погрешность установки	0 дБ
Погрешность шкалы экрана при её переключении
Переключение между линейной и логарифмической шкалами	0 дБ
Переключение масштаба логарифмической шкалы (дБ/дел)	0 дБ
Верность воспроизведения закона шкалы
Для уровня на входном смесителе между –15 дБм и –80 дБм	±0,10 дБ
Для уровня на входном смесителеМежду –10 дБм и –15 дБм	±0,30 дБ
Детекторы графика	Нормальный, пиковый, мгновенного значения, отрицательного пика, усреднение лог. мощности, усреднение СКЗ и усреднение напряжения
Общие данные
Интервал температур	Рабочие условия От 5 до 50 °СПредельные условия (хранение) От –40 до + 65 °С
Уровень звука	Акустический шум LpA< 70 дБПозиция оператора нормальная по ISO 7779
Воздействие окружающей среды	Образцы этих приборов прошли типовые испытания в соответствии с руководством по испытаниям на воздействие окружающей среды Agilent Environmental Test Manual и проверены на устойчивость и прочность при воздействии окружающей среды в процессе хранения, транспортирования и конечного использования; эти воздействия включают, но не ограничиваются только этим, температуру, влажность, механический удар и вибрацию, атмосферное давление и условия сети питания. Методы испытаний настроены в соответствии с IEC 60068_2 и имеют уровни, подобные MIL_PRF_2800F, класс 3.
Требования к электропитанию	Напряжение и частота сети питания (ном.): 100/120 В, 50/60/400 Гц; 220/240 В, 50/60 Гц
Потребляемая мощность	Рабочий режим (On) 270 Вт (с опциями)Дежурный режим (Standly) 20 Вт
Дисплей	Разрешение 1024 х 768, XGAРазмер 213 мм (8,4 дюйма) по диагонали
Запоминание данных	Внутренний накопитель 40 Гбайт (ном.)Внешний накопитель Поддержка внешних устройств памяти,совместимых с USB 2.0
Габаритные размеры	Высота 177 мм (7,0 дюймов)Ширина 426 мм (16,8 дюйма)Глубина 368 мм (14,5 дюйма)
Масса (без опций)	Без упаковки 14 кг (30,8 фунтов), ном.В упаковке 26 кг (57,2 фунта), ном.

Комплектация

Измерительное приложение для анализа спектра
Высокопроизводительный одноядерный процессор, оперативная память 4 Гбайт, съемный твердотельный жесткий диск (SSD)
Генератор опорной частоты
Полоса демодуляции 10 МГц
Улучшенные характеристики по фазовым шумам
Операционная система Windows Embedded Standard 7
Настольная конфигурация
Мышь
Руководство пользователя
Защитная крышка передней панели
Кабель питания
