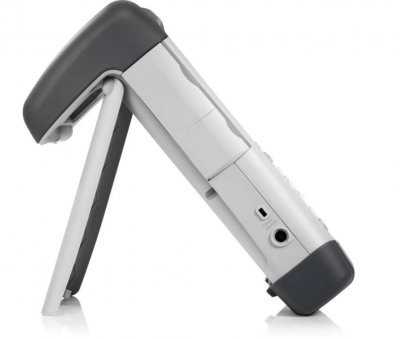

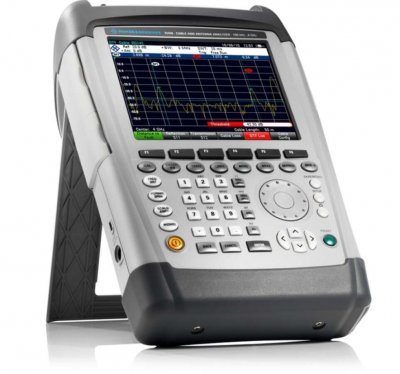

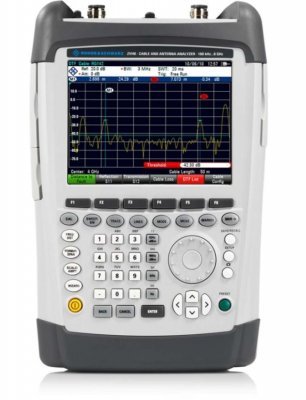

Анализатор кабелей и антенн R&S ZVH4
Спец.цена
Артикул:
x-06934
Анализатор ZVH4 функционирует в частотном диапазоне от 100 килогерц до 3,6 гигагерц. Динамический диапазон измерений изоляции, развязки, фильтров и антенн составляет 100 децибел (типичное значение). Для активных элементов, вроде усилителей, предусмотрен внутренний источник постоянного тока.
Подробнее
1 539 807 руб./шт
2 749 656 руб.
-44%
Экономия 1 209 849 руб.
В наличии
Нашли дешевле?
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
Описание
Анализатор антенн R&S ZVH – это производительный, многофункциональный и компактный прибор, простой в использовании и неприхотливый в эксплуатации. С его помощью осуществляется анализ кабелей, антенн и различных электрических цепей при монтаже, эксплуатации и тестировании передающих базовых станций мобильной связи и сотовых сетей.
Как и другие приборы этого класса, перед началом работы анализатор антенн R & S ZVH требует калибровки для обеспечения максимальной точности. Эта процедура проводится один раз, после чего вы можете использовать прибор в любом режиме — повторять калибровку не потребуется. Быстрая смена режимов измерений позволяет легко выполнять несколько задач подряд.
Простое и понятное управление позволяет быстро освоить работу с R&S ZVH как профессионалам, так и начинающим пользователям. Анализатор электроцепей оснащён большим жидкокристаллическим дисплеем и удобной кнопочной панелью управления, с возможностью программирования клавиш. Мастер создания отчётов поможет вам легко и быстро передать информацию с анализатора на персональный компьютер для дальнейшей обработки, а мощный пакет специального программного обеспечения R&S ZVHView упростит создание отчётности.

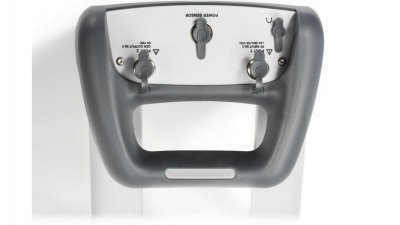

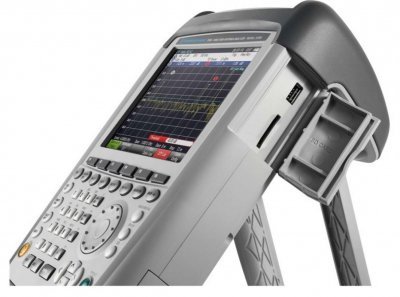

Большое количество коммуникационных разъёмов позволяют подключать к анализатору сигналов электроцепей R&S ZVH самые различные аксессуары, включая GPS приёмник или Biass-Tee. При помощи портов USB и LAN вы можете осуществлять удалённое подключение для дистанционного управления прибором.
Особенности:
- Несколько комплектаций и модификаций с разными функциональными возможностями.
- Частотный диапазон от 100 КГц до 3,6 ГГц (модель R&S ZVH 4).
- Большая продолжительность работы от батареи для работы в полевых условиях.
- Легкозаменяемые элементы питания.
- Встроенный источник питания для активных компонентов (например, антенных усилителей TMA).
Области применения:
- Согласование антенн.
- Тестирование антенного усилителя (TMA).
- Проверка кабеля на неполадки и разрывы.
- Расчёт потерь и определение выходной мощности BTS.
Характеристики
|
Тип
|
Анализатор антенн |
Характеристики
| Диапазон частот | От 100 кГц до 3,6 ГГц |
| Выходная мощность (порт 1, порт 2) | от 0 дБмВт до - 40 дБмВт (номинал), шаг 1 дБ |
| Максимально допустимый уровень паразитного сигнала на входе | +17 дБмВт (номинал) |
| Число точек | 631 |
| Измерения расстояния до места повреждения (DTF — Distance-to-fault) | |
| Режимы отображения | Обратные потери (дБ), КСВН |
| Разрешение в метрах | (1,58 * коэффициент замедления/полоса обзора) |
| Отображаемый диапазон измерения расстояния | от 3 м до 1500 м |
| Измерения параметров отражения | |
| Направленность | от 100 кГц до 3 ГГц (номинал) > 43 дБ (номинал) |
| от 3 ГГц до 3,6 ГГц > 37 дБ (номинал) | |
| от 3,6 ГГц до 6 ГГц | |
| От 6 ГГц до 8 ГГц | |
| Режимы отображения | Обратные потери (дБ), КСВН, потери в кабеле при однопортновом измерении |
| Измерения параметров передачи (R&S®ZVH-K39) | |
| Динамический диапазон (S21) | от 100 кГц до 300 кГц > 50 дБ (номинал) |
| от 300 кГц до 2,5 ГГц > 80 дБ, тип. 100 дБ | |
| от 2,5 ГГц до 3,6 ГГц > 70 дБ, тип. 90 дБ | |
| от 3,6 ГГц до 6 ГГц | |
| От 6 ГГц до 8 ГГц | |
| Режимы отображения | амплитуда в дБ (потери, усиление) |
| Источник питания постоянного тока (пост. смещение, порт 1 и порт 2) | |
| Диапазон напряжений | внутренний источник напряжения |
| Максимальное напряжение | внешний источник напряжения |
| Общие данные | |
| Время работы от батареи | R&S®HA-Z204, 4,5 А*ч |
| R&S®HA-Z206, 6,75 А*ч | |
| Размеры | 194×300×69 мм |
| Масса | 3 кг |
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Быстрый просмотр
Комплектация
- Анализатор кабелей и антенн ZVH4
- Литий-ионный аккумулятор (4,5 Ач)
- USB-кабель
- Кабель LAN
- Подключаемый блок питания
- CD-диск с программным обеспечением ZVHView и документацией
- Инструкция по началу работы
