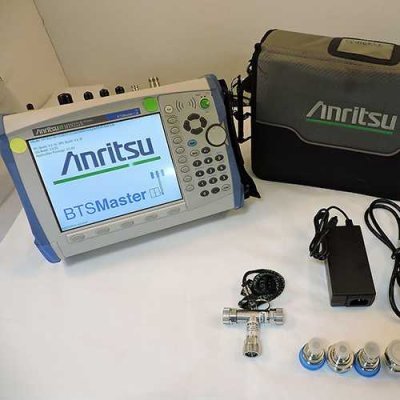

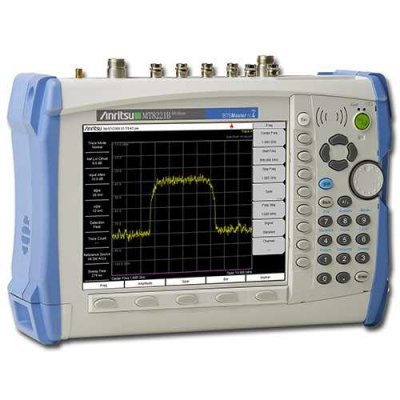

Анализатор базовых станций Anritsu MT8221B

Спец.цена

Госреестр

Артикул: x-06935

Анализатор предназначен для поддержки стандартов 4G, 2G/3G. Демодуляция сигналов с полосой до двадцати мегагерц для поддержки технологий 4G, таких как LTE и WiMAX. Предусмотрена опция выхода полосы частот нулевой полосы обзора для внешней демодуляции почти любого другого сигнала широкой полосы.

Подробнее

1 354 388 руб./шт

3 224 733 руб.

-58%

Экономия 1 870 345 руб.

Поверка - 9000 ₽/шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Anritsu MT8221B представляет собой портативное многофункциональное устройство высокой производительности и относится к классу анализаторов базовых станций. Он предназначен для поддержки стандартов 4G, 2G/3G. Прибор предоставляет возможность демодуляции сигналов с полосой до двадцати мегагерц для поддержки технологий 4G, таких как LTE и WiMAX. Предусмотрена опция выхода полосы частот нулевой полосы обзора для внешней демодуляции почти любого другого сигнала широкой полосы. Дополнительная опция «Векторный генератор сигналов» обеспечивает комплексное тестирование приемников с возможностью создания 2-х модулированных сигналов и шума.

MT8221B востребован в работе инженеров и технических специалистов, занимающихся обслуживанием оборудования сотовой связи. С его помощью можно быстро и точно осуществить измерения, провести обслуживание и проверку беспроводной сети для поддержания ее инфраструктуры в состоянии точной настройки, проверить верность установки и запуска базовых станций и узлов сотой связи. Прибор помогает решить такие проблемы, как снижение количества вызовов, нарушение коэффициента отклонения вызовов или блокировки вызовов. Он обеспечивает проведение процедуры тестирования качества радиосигналов и качество модуляции сигнала для оценки производительности любой дочерней системы в передатчике базовой станции. Оценка производительности нисходящей линии связи возможна благодаря эфирным измерениям.

Возможности:

Anritsu MT8221B способен значительно экономить время за счет быстрого обзора накопленных данных с 3-х мерной визуализацией спектрограммы, возможности создания отчетов, увеличенной производительности инструмента удаленного доступа для дистанционного наблюдения и управления устройством через интернет. Прибор выполнен в небольшом размере и весе. Он может работать от встроенной аккумуляторной батареи. Все это делает оборудование удобным для применения специалистами на узле сотовой связи.

Время прогрева аппарата составляет менее пяти минут. Таким образом, пользователь может начинать проводить измерения почти сразу, продолжительность его автономной работы еще больше увеличивается. MT8221B способен работать долгие годы в жестких условиях, что говорит о его чрезвычайной надежности. Стопроцентная уверенность в приборе стала возможной благодаря проверенной на практике конструкции, пятидесяти часовым испытаниям продукции, в том числе циклическому воздействию температуры на экземпляры.

Технические параметры:

Anritsu MT8221B функционирует как анализатор спектра в частотном диапазоне от ста пятидесяти килогерц до семи целых одной десятой гигагерца; как анализатор кабелей и антенн от четырехсот мегагерц до четырех гигагерц; в качестве измерителя мощности от ста пятидесяти килогерц до семи целой одной десятой гигагерца; опционально в роли векторного генератора сигналов в диапазоне частот от четырехсот мегагерц до шести гигагерц. Прибор в качестве анализатора антенн и кабелей обеспечивает проведение следующих видов измерений: коэффициент стоячей волны по напряжению, расстояние до повреждения, усиление, фаза, обратные потери, потери в кабеле.

Погрешность двухпортовых измерений усиления составляет менее сорока пяти сотых децибела. Динамический двухпортовый диапазон равен более восьмидесяти децибел. В роли анализатора спектра интерференции устройство измеряет мощность в канале, занимаемую полосу частот, отношение мощности несущей к уровню помехи, коэффициент мощности в соседнем канале. Динамический диапазон измеряется более чем девяноста пятью децибелами при разрешении по полосе пропускания 1 Гц.

Установлены опции:

19 Высокоточный измеритель мощности
23 Векторный генератор сигналов
31 Приёмник GPS (GPS-антенна в комплекте)

Характеристики

? Стоимость поверки оборудования Поверка	9000
Тип	Анализатор спектра портативный

Характеристики

Анализатор спектра	от 150 кГц до 7,1 ГГц
Анализатор кабелей и антенн	от 400 МГц до 4,0 ГГц
Измеритель мощности	от 150 кГц до 7,1 ГГц
Векторный генератор сигналов	от 400 МГц до 6,0 ГГц (опция)
Режим измерения коэффициентов отражения и передачи
разрешение по частоте	1 кГц или 100 кГц
пределы допускаемой относительной погрешности частоты генератора	± 3·10-6
уровень мощности тестового сигнала генератора	высокий уровень – 7 дБм * низкий уровень – 40 дБм
количество точек отсчетов на дисплее	137; 275, 551
интервал времени на один отсчет, не более	4,5 мс
направленность измерительного моста, не менее	42 дБ
диапазон измерений КСВН	от 1 до 65
пределы допускаемой погрешности измерения КСВН	при КСВН = 1,4 ± 7 % при КСВН = 2,0 ± 12 %
динамический диапазон измерения коэффициента передачи	на частотах до 3 ГГц 80 дБ на частотах от 3 до 5,5 ГГц 70 дБ на частотах от 5,5 до 6 ГГц 65 дБ
пределы допускаемой погрешности измерения модуля коэффициента передачи	\| S21 \| =(0 … – 50) дБ на частотах до 1 ГГц ± 0,3 дБ на частотах от 1 до 6 ГГц ± 0,6 дБ
Режим анализатора спектра
разрешение по частоте	1 Гц
пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C	± 3·10-7
пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год	± 1·10-7
пределы допускаемой относительной погрешности измерения частоты	в стандартном исполнении ± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки) с опцией 0031 при подключенной антенне ± 2,5·10-8 с опцией 0031 в течение 3-х суток после отключения антенны ± 5·10-8
полоса обзора	0; от 10 Гц до 7,1 ГГц
полоса пропускания	по уровню – 3 дБ в последовательности 1-3-10 от 1 Гц до 3 МГц в режиме квазипикового детектора по уровню – 6 дБ 200 Гц; 9 кГц; 120 кГц
уровень фазовых шумов относительно уровня на центральной частоте при отстройке на 10 кГц, не более	– 100 дБ/Гц
максимальный уровень измеряемой мощности	30 дБм
диапазон установки опорного уровня	от – 120 до + 30 дБм
диапазон ослабления входного аттенюатора (ступенями по 5 дБ)	от 0 до 65 дБ
усредненный уровень собственных шумов при полосе пропускания 1 Гц и ослаблении входного аттенюатора 0 дБ, не более, дБм	без предварительного усилителя (опорный уровень – 20 дБм) на частотах от 3 МГц до 1 ГГц – 137 на частотах от 1 до 4 ГГц – 133 на частотах от 4 до 7,1 ГГц – 130 с предварительным усилителем (опорный уровень – 50 дБм) на частотах от 3 МГц до 1 ГГц – 161 на частотах от 1 до 2,2 ГГц – 159 на частотах от 2,2 до 4 ГГц – 156 на частотах от 4 до 7,1 ГГц – 154
пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм	без предв. усилителя (ослабление аттенюатора ≤ 35 дБ) на частотах от 150 кГц до 10 МГц ± 1,50 дБ на частотах от 10 МГц до 4 ГГц ± 1,25 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ с предв. усилителем (ослабление аттенюатора 0 или 10 дБ) на частотах от 150 кГц до 4 ГГц ± 1,50 дБ на частотах от 4 до 7,1 ГГц ± 1,75 дБ
уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, не более	без предварительного усилителя на частотах от 150 кГц до 3,2 ГГц – 90 дБм на частотах от 3,2 до 7,1 ГГц – 84 дБм на частоте 3,200 ГГц – 70 дБм с предварительным усилителем на частотах от 10 МГц до 7,1 ГГц – 100 дБм
уровень негармонических помех, связанных с входом, относительно уровня на несущей частоте (уровень на входе – 30 дБм, ослабление входного аттенюатора 0 дБ, полоса обзора ≤ 1,7 ГГц), не более	на всех частотах, кроме 1,672 ГГц – 60 дБ на частоте 1,672 ГГц – 40 дБ
уровень гармонических искажений второго порядка на частоте 50 МГц относительно уровня на несущей частоте, не более	– 56 дБ
Режим широкополосного измерителя мощности
полоса обзора	от 1 кГц до 100 МГц
динамический диапазон	от – 120 до + 30 дБм
пределы допускаемой относительной погрешности измерения мощности от – 50 до 0 дБм	как в режиме анализатора спектра
Векторный генератор сигналов
разрешение по частоте	1 Гц
пределы допускаемой относительной погрешности частоты опорного генератора δ0 при температуре от 0 до + 50 °C	± 3·10-7
пределы допускаемого относительного дрейфа частоты опорного генератора δА за 1 год	± 1·10-7
пределы допускаемой относительной погрешности установки частоты	± (δ0 + N∙δА), N – к-во лет с даты выпуска (подстройки)
диапазон установки уровня мощности	от – 124 до – 0 дБм
разрешение по уровню	0,1 дБ
пределы допускаемой основной погрешности установки уровня мощности при температуре от 15 до 35 °C	в диапазоне от – 46 до 0 дБм на частотах от 400 МГц до 2 ГГц ± 1,0 дБ на частотах от 2 до 6 ГГц ± 1,2 дБ в диапазоне от – 84 до – 46 дБм на частотах от 400 МГц до 2 ГГц ± 1,1 дБ на частотах от 2 до 6 ГГц ± 1,3 дБ в диапазоне от – 104 до – 84 дБм ± 1,4 дБ в диапазоне от – 124 до – 104 дБм ± 1,7 дБ
Общие характеристики
тип высокочастотных соединителей “Port 1”, “Port 2” (“RF In”)	N(f), 50 Ом
разрешение дисплея, пиксель	800 х 600
типовое время непрерывной работы от аккумулятора	2,5 часа
габаритные размеры, мм	315 х 211 х 94
масса, не более	4,9 кг
рабочие условия применения	группа 4 ГОСТ 22261-94
температура окружающей среды	от – 10 до + 55 °C
относительная влажность воздуха, не более	85 %
предельная высота над уровнем моря	4600 м
условия транспортирования и хранения	температура окружающей среды от – 51 до + 71 °C предельная высота над уровнем моря 4600 м
электромагнитная совместимость	по ГОСТ Р 51522-99
безопасность	по ГОСТ Р 52319-2005

Комплектация

Прибор;
Кабель питания;
Руководство пользователя.

Документы

Руководство 2,2 мб
