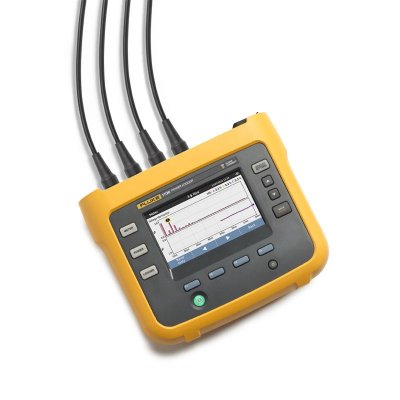

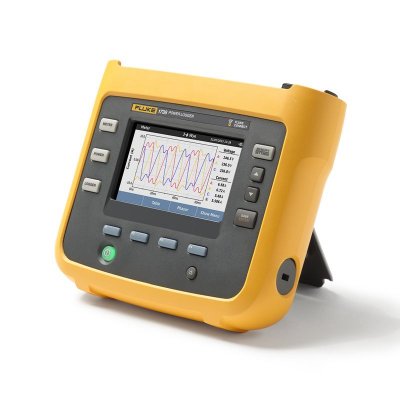

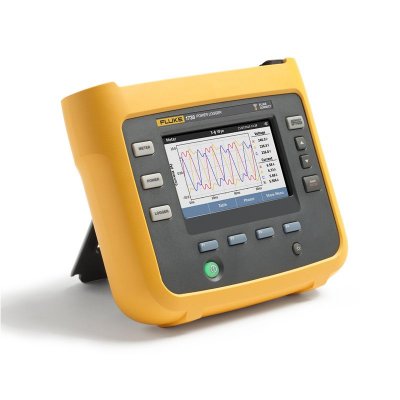

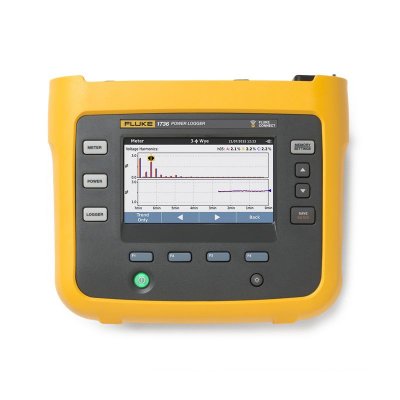

Регистратор Fluke 1736/INTL

Госреестр

Артикул: x-04819

Подробнее

Запросить цену

Уточняйте наличие

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

* Производитель в праве без уведомления дилера изменять характеристики, комплектацию, внешний вид и место производства товара

Описание

Хороший обзор, минимальная неопределенность и обоснованные решения о качестве питания и энергопотреблении

Трехфазный регистратор потребляемой мощности Fluke 1736, совместимый с мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени. Лучший тестовый инструмент для энергетических исследований и регистрации показателей качества электроэнергии, 1736 автоматически получает и регистрирует более 500 параметров качества электроэнергии, обеспечивая лучший обзор данных, необходимых для оптимизации надежности и экономичности системы.

Оптимизированный пользовательский интерфейс, гибкие датчики тока и интеллектуальная функция проверки измерений, которая позволяет уменьшить количество ошибок измерения благодаря цифровой проверке и коррекции типичных ошибок подключения, делают установку проще, чем когда-либо, и уменьшают неопределенность измерения. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect®, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени, уменьшая необходимость в защитных средствах, посещениях объекта и контроле. Вы также можете быстро и легко отобразить график измерений, чтобы выявить проблемы и составить подробные отчеты, с помощью пакета программного обеспечения Fluke Energy Analyze Plus.

Fluke 1736 — это лучший регистратор энергии общего назначения. Если вы ищете регистратор энергии со столь же богатыми возможностями для изучения энергии и более продвинутыми возможностями регистрации качества электроэнергии, Fluke 1738 — это идеальный выбор.

Особенности:

Основные измерения. Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.
Совместимость с Fluke Connect®*. Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера.
Удобная подача питания на прибор. Питание прибора непосредственно от измеряемой цепи.
Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В CAT IV / 1000 В CAT III для использования на технологическом входе и ниже по потоку.
Измерение всех трех фаз и нейтрали. С 4 гибкими токоизмерительными датчиками в комплекте.
Подробная регистрация. В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.
Обнаружение провалов, выбросов и пусковых токов. Включает в себя снимок сигнала события и RMS профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.
Яркий цветной сенсорный экран. Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.
Оптимизированный пользовательский интерфейс. Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.
Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.
Прикладное программное обеспечение Energy Analyze Plus. Скачайте и проанализируйте каждую деталь потребления и качества электроэнергии с помощью нашей автоматизированной системы отчетности.

Характеристики

Тип	Анализатор качества электроэнергии
Ток	150/300/600/1500/3000/6000 А
Частота	42,5 - 69 Гц

Характеристики

Характеристики
Погрешность
Параметр		Диапазон	Разрешение	Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы)
Напряжение		1000 В	0,1 В	± (0,2 % + 0,01 %)
Ток: прямой ввод	i17xx-flex 1500 12"	150 А	0,1 В	± (1 % + 0,02 %)
		1500 А	1 А
	i17xx-flex 3000 24"	300 А	1 А	± (1 % + 0,03 %)
		3000 А	10 А
	i17xx-flex 6000 36"	600 А	1 А	± (1,5 % + 0,03 %)
		6000 А	10 А
	Клещи i40s-EL	4 А	1 мА	± (0,7 % + 0,02 %)
		20 А	10 мА
Частота		От 42,.5 до 69 Гц	0,01 В	± (0,1 %)
Вспомогательный вход		±10 В постоянного тока	0,1 мВ	± (0,2 % + 0,02 %)
Мин./макс. напряжение		1000 В	0,1 В	± (1 % + 0,1 %)
Ток мин./макс.		Определяется дополнительным оборудованием	Определяется дополнительным оборудованием	± (5 % + 0,2 %)
коэффициент гармоник по напряжению		1000%	0.10%	±0,5
коэффициент гармоник тока		1000%	0.10%	±0,5
Гармоники напряжения с 2 по 50		1000 В	0,1 В	? 10 В: ±5 % показаний

Гармоники тока с 2 по 50		Определяется дополнительным оборудованием	Определяется дополнительным оборудованием	? 3 % диапазона тока: ±5 % показаний
				? 3 % диапазона тока: ±0,15 % показаний
Несимметрия		100 %	0.1 %	±0,2
Основная неопределенность ± (% от показаний + % диапазона)
Параметр	Величина влияния	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
Активная мощность P	PF ≥ 0,99	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %	1,2 % + 0,005 %
Активная энергия Ea
Полная мощность S	0 ≤ PF ≤ 1	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %	1,2 % + 0,005 %
Активная энергия Eap
Реактивная мощность Q	0 ≤ PF ≤ 1	2,5 % от измеренной полной мощности
Реактивная энергия Er
Коэффициент мощности PF	-	±0,025
Коэффициент реактивной мощности
DBF/cos?
Дополнительная неопределенность в % диапазона?	В P-N>250 В	0.02 %	0.02 %	0.02 %	0.02 %
Диапазон = 1000 В x Iдиапазон Эталонные условия: Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 %. Условия входа: Cos?/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %. Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10 % от Iдиапазон. Первичный проводник с клещами или пояс Роговского в центральном положении. Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C.

Электрические характеристики
Питание
Диапазон напряжения:	От 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения
Диапазон напряжения:	От 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7)
Потребляемая мощность	Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320)
КПД	≥ 68,2 % (в соответствии с правилами энергосбережения)
Макс. потребление без нагрузки
Частота питающей сети	50/60 Гц ± 15 %
Батарея	Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
Время работы от аккумулятора	Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения
Время зарядки
Сбор данных
Разрешение	16-битная синхронная выборка
Частота получения данных	10,24 кГц на 50/60 Гц, синхронизируется с частотой сети
Частота входного сигнала	50/60 Гц (от 42,5 до 69 Гц)
Типы цепей	1-?, 1-? IT, расщепленная фаза, 3-? дельта, 3-? соединение звездой, 3-? соединение звездой IT, 3-? соединение звездой сбалансированное, 3-? метод Арона/Блонделя (2-элементная дельта), 3-? дельта без одного плеча, только токи (изучение нагрузок)
Объем памяти	Внутренняя флэш-память (не заменяемая пользователем)
Объем памяти	Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий?
?Количество возможных сеансов записи и период записи зависят от требований пользователя.
Базовый интервал
Измеренные параметры	Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия
Интервал усреднения	Выбирается пользователем: 1, 5, 10, 30 сек, 1, 5, 10, 15, 30 мин
Мин./макс. значения времени усреднения	Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс
Интервал потребления (режим измерителя энергии)
Измеренные параметры	Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии
Интервал	Выбирается пользователем: 5, 10, 15, 20, 30 мин, выкл.
Измерение качества электроэнергии
Измеряемый параметр	Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD
Интервал усреднения	10 мин.
Отдельные гармоники	Гармоника с 2 по 50
Суммарный коэффициент искажений	Рассчитано на 50 гармоник
События	Напряжение: провалы, выбросы, прерывания, ток: пусковой ток
параметров, задаваемых внешними сигналами	Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30)
параметров, задаваемых внешними сигналами	Сигнал напряжения и тока
Соответствие стандартам
Гармоники	IEC 61000-4-7: класс 1
Гармоники	IEEE 519 (кратковременные гармоники)
Качество электроэнергии	IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S)
Питание	IEEE 1459
Соответствие качества электроэнергии	EN50160 (для измеренных параметров)
Интерфейсы
USB-A	Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА
WiFi	Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi
Bluetooth	Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736)
USB-mini	Загрузка данных с устройства на ПК
Входы напряжения
Число входов	4 (3 фазы и нейтраль)
Максимальное входное напряжение	1000 В (среднекв. знач.) , CF 1,7
Полное входное сопротивление	10 МОм
Полоса пропускания (-3 дБ)	42,5 Гц—3,5 кГц
Масштабирование	1:1 и переменное
Категория измерения	1000 В CAT III/600 В CAT IV
Входы тока
Число входов	4, режим выбирается автоматически для подключенного датчика
Входное напряжение	Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8
Вход пояса Роговского	150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа
Диапазон	От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов
	От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов
	От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов
	От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL
Полоса пропускания (-3 дБ)	42,5 Гц – 3,5 кГц
Масштабирование	1:1 и переменное
Дополнительные входы
Число входов	2
Диапазон входного сигнала	от 0 до ±10 В постоянного тока, 1 показание/с
Коэффициент масштабирования (доступен с 2014 г.)	Формат: mx + b (усиление и смещение), задается пользователем
Отображаемые единицы (доступны с 2014 г.)	Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)
Беспроводное соединение
Число входов	2
Поддерживаемые модули	Fluke Connect® серии 3000
Сбор данных	1 показание/с
Характеристики условий эксплуатации
Рабочая температура	От –10 до +50 °C (от 14 до 122 °F)
Температура хранения	От –20 до +60 °C (от –4 до 140 °F), с батареей: от –20 до +50 °C (от –4 до 122 °F)
Допустимая влажность при работе	От 10 до 30 °C (от 50 до 86 °F) макс. 95 % отн. влажн.
	От 30 до 40 °C (от 86 до 104 °F) макс. 75 % отн. влажн.
	От 40 до 50 °C (от 104 до 122 °F) макс. 45 % отн. влажн.
Высота над уровнем моря при эксплуатации	До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV)
Высота над уровнем моря при хранении	12 000 м
Корпус	IP50 согласно EN60529
Вибрация.	MIL-T-28800E, тип 3, класс III, тип B
Безопасность	IEC 61010-1
	Ввод сети IEC: перенапряжение категория II, степень загрязнения 2
	Клеммы напряжения: перенапряжение категория IV, степень загрязнения 2
	IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В
Электромагнитная совместимость	EN 61326-1: Industrial CISPR 11: группа 1, класс A
	Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи)
	(USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103
Температурный коэффициент	0,1 × спецификация погрешности/°C
Общие характеристики
Цветной ЖК-дисплей	4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель
Гарантия	Прибор и блок питания: Два года (не распространяется на батарею)
	Аксессуары: один год
	Цикл калибровки: два года
Размеры	Прибор: 19,8×16,7×5,5 см (7,8×6,6×2,2 дюйм)
	Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.)
	Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.)
Масса	Прибор: 1,1 кг (2,5 фунта)
Масса	Источник питания: 400 г (0,9 фунта)
Защита от несанкционированного вскрытия	Слот для замка Kensington
Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов
Диапазон измерения	От 1 до 150 А переменного тока / от 10 до 1500 А переменного тока
Допустимый ток	100 кА (50/60 Гц)
Основная погрешность при нормальных условиях*	±0,7 % от показаний
Погрешность 173x + iFlex	± (1 % от показаний + 0,02 % от диапазона)
Температурный коэффициент в диапазоне рабочей температуры	0,05 % показаний/°C 0,09 % показаний/°F
Рабочее напряжение	1000 В CAT III, 600 В CAT IV
Длина кабеля щупа	305 мм (12 дюймов)
Диаметр кабеля щупа	7,5 мм (0,3 дюйма)
Минимальный радиус изгиба	38 мм (1,5 дюйма)
Длина кабеля выходного сигнала	2 м (6,6 футов)
Масса	115 г
Материал кабеля щупа	TPR
Материал муфты	POM + ABS/PC
Выходной кабель	TPR/PVC
Рабочая температура	От –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F)
Температура, в нерабочем состоянии	От –40 °C до +80 °C (от –40 °F до 176 °F)
Относительная влажность, эксплуатация	От 15 до 85 % без конденсации
Степень защиты	IEC 60529:IP50
Гарантия	Один год
Стандартные условия: Окружающая среда: 23 °C ±5 °C, отсутствие внешнего электрического/магнитного поля, относительная влажность 65 %. Основной проводник в центральном положении.
